一 、擴散硅液位計概述

擴散硅液位計（也稱液位變送器）是對壓力變送器技術的延伸和發展。根據不同比重的液體在不同高度所產生壓力成線性關系的原理，實現對水、油及糊狀物的體積、液高、重量的準確測量和傳送。廣泛應用于電力、石油、化工、冶金、水利、自來水、食品等行業。

二、擴散硅液位計特點

★ 投入式、直桿式、法蘭式、螺紋式結構設計

★安裝簡單、使用方便，互換能力強。

★高品質傳感器靈敏度高，響應速度快，測量準確度高。

★具備本安防爆和隔離防爆能力，可應用于各種危險場所。

★備有防阻塞型設計，可實現對糊狀介質液位的測量。

★ 100%等分刻度、LED、LCD三種指示表頭，現場讀十分方便。

★ 4～20mA DC二線制信號傳送，抗干擾能力強，傳輸距離遠。

★精細獨特的零點、溫漂、非線性補償，保證儀表使用條件范圍內的精度，長期穩定性好。

★壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響。

★使用被測介質廣泛，可測油、水及與316不銹鋼兼容的糊狀物，具有一定的防腐能力。

三、擴散硅液位計工作原理

擴散硅液位計的基本工作原理就是靜壓液位測量。液體介質中，某一個深度產生的壓力就是測量點以上的介質自身的重量所產生的。它與介質的密度和當?shù)氐闹亓�加速度成正��。通過公式P＝ρGH

反映了他們之間的比例關系。

P＝壓力，ρ＝介質密度，G＝重力加速度，H＝測量點的深度。

所以投入式液位計測量的物理量其實是壓力，通過投入式液位計的標定單位MH2O就可以了解。而實際的液位必須通過知道密度和重力加速度這兩個參數后，通過換算獲得。這樣的換算在工業領域中通常是通過二次儀表或者PLC進行的。

四、擴散硅液位計主要技術指標

結構材料: 隔離膜片:316不銹鋼波紋膜片     傳感器外殼:1Gr18Ni9Ti不銹鋼

電纜:直徑8聚氯乙烯六芯空心電纜(防腐型為聚四氟乙烯電纜)

中繼箱: 97×84×147環氧樹脂噴涂

過程連接：http://szjp1069.cn/ww/1424.html

   投入式: 直角支架孔距50×50mm，孔徑直徑5mm。

   直桿式: 無螺紋或螺紋自選。

   螺紋式: M27×2 ,M20×1.5或螺紋自選。

   法蘭式: DN25或用戶自選。

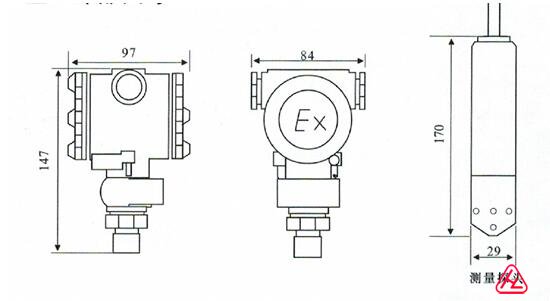

六、擴散硅液位計外形尺寸

七、擴散硅液位計安裝使用：

在敞口的容器中測量靜態液位時，把液位傳感器直接投入到容器底部，在容器開口處用尼龍帶或三腳可調安裝架等將電纜線（接線盒）固定即可。

在流動的液體中測量液位時，因介質波動較大，可以在液體中插入一根Φ45mm的鋼管，同時在水流方向的反面不同高度的管壁上打若干小孔，使液體流入管內。

另一種方法是在液體底部加裝阻尼裝置，以過濾泥沙和消除動態壓力和波浪對測量的影響。

八、擴散硅液位計產品選型
