簡介
HLRD800系列智能雷達式物位計是先進的雷達式物位測量儀表，測量距離最大30米，可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4…20mA模擬信號。

應用
◆ 采用先進的非接觸式測量
◆ 采用極其穩定的材料制造
◆ 測量液體、固體介質的物位
◆ 可以測量所有介電常數>1.8的介質
◆ 測量范圍0…20m(可以擴展到30米)
◆ 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
◆ 4…20mA輸出或數字型信號輸出
◆ 分辨率1mm
◆ 不受噪音、蒸汽、粉塵、真空等工況影響
◆ 不受介質密度、粘稠度和溫度的變化的影響
◆ 過程壓力可達4MPa
◆ 過程溫度可達250℃

原理
  由電子單元產生微波脈沖，經傳感器發射并接收。雷達脈沖波以光速運行，運行時間可以通過電子部件被轉換成物位信號。這是一種可以確保極短時間內穩定和精確測量的特殊的時間延伸方法。
  即使在工況較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的識別出物位的回波。

輸入

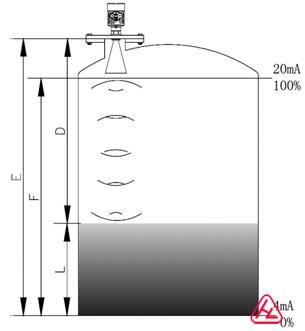

傳感器接收反射的微波脈沖并將其傳給電子線路，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
    D=C×T/2    (其中C為光速)
因空罐的距離E已知，則物位L為：
    L=E－D

輸出
通過輸入空罐高度E (＝零點)，滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4…20mA輸出。
