一、超聲波液位計工作原理

由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號，聲波的傳播時間與聲波的發出到物體表面的距離成正比，聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：

S=C×T/2.

二、超聲波液位計特點：

電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表，專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。

本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。

儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

三、超聲波液位計技術指標

測量范圍： 0～20m（根據實測量程選定）

盲       區：  0.45m～0.6m

測距精度：  ±0.25%（標準條件）

測距分辨率： 1mm

壓       力：    常壓

儀表顯示：  自帶LCD顯示

模擬輸出：  4～20mA

供電電壓：  DC24V

環境溫度： －20℃ ～ ＋60℃

防護等級：  IP65

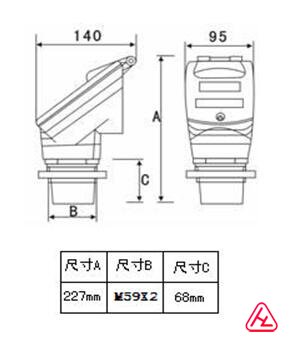

四、超聲波液位計形尺寸

五、超聲波液位計安裝方法

開敞環境下一般采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個直徑60mm的圓孔，將儀表探頭放入，然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。
