雷達物位計
一、產品概述
1 簡介
HLRD系列傳感器是先進的雷達式物位測量儀表，測量距離最大35米,可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4…20mA模擬信號。
2 應用
采用先進的非接觸式測量
采用極其穩定的材料制造
測量液體、固體介質的物位
可以測量所有介電常數＞1.8的介質
測量范圍0…20m(可以擴展到35米)
采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
4…20mA輸出或數字型信號輸出
分辨率1mm
不受噪音、蒸汽、粉塵、真空等工況影響
不受介質密度、粘稠度和溫度的變化的影響
過程壓力可達40bar
過程溫度可達250℃
3測量原理
高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的識別出物位的回波。
4 輸入

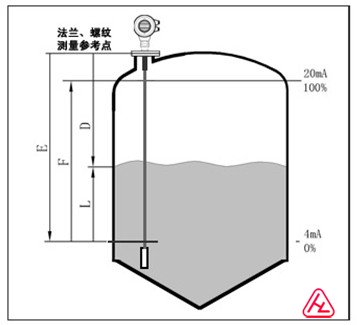

天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比： D=C×T/2 （其中C為光速）
因空罐的距離E已知，則物位L為： L=E-D
5 輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
二、儀表介紹
HLRD700系列導波雷達物位儀表
HLRD700系列導波雷達物位儀表
類 別
HLRD701
HLRD702
HLRD703
應 用
液體、固體顆粒
液體、固體顆粒
液體
測 量范 圍
30米
6米
6米
過 程 連 接
螺紋、法蘭
螺紋、法蘭
螺紋、法蘭
過 程 溫 度
-40-250℃
-40-250℃
-40-250℃
過 程 壓 力
-1.0-40bar
-1.0-40bar
-1.0-40bar
精 度
±1mm
±1mm
±1mm
頻 率 范 圍
100MHZ-1.8GHZ
100MHZ-1.8GHZ
100MHZ-1.8GHZ
防爆/防護等級
EXiaIICT6/IP68
EXiaIICT6/IP68
EXiaIICT6/IP68
信 號 輸 出
4…20mA/HART(兩線)
4…20mA/HART(兩線)
4…20mA/HART(兩線)
HLRD800系列智能雷達物位儀表
HLRD800系列智能雷達物位儀表
類 別
HLRD801
HLRD802
HLRD803
應 用
過程條件簡單，腐蝕性的液體、漿料、固體
存儲或過程容器腐蝕性的液體、漿料、固體
適應各種存儲容器或過程計量環境，液體、漿料、固體
比如：
比如：
比如：
水液儲罐
水液儲罐
原油、輕油儲罐
酸堿儲罐
酸堿儲罐
原煤、粉煤倉位
漿料儲罐
漿料儲罐
揮發性液體儲罐
固體顆粒
固體顆粒
焦碳料位
小型儲油罐
小型儲油罐
漿料儲罐
固體顆粒
測 量 范 圍
20米
20米
35米
過 程 連 接
螺紋
法蘭
法蘭
過 程 溫 度
#REF!
-40-150℃
-40-250℃
過 程 壓 力
-1.0-3bar
-1.0-20bar
-1.0-40bar
重 復 性
± 2mm
± 2mm
± 2mm
精 度
< 0.1%
< 0.1%
< 0.1%
頻 率 范 圍
6.8GHz
6.8GHz
6.8GHz
防爆/防護等級
EXiaIICT6/IP67
EXiaIICT6/IP67
EXiaIICT6/IP67
信 號 輸 出
4…20mA/HART(兩線)
4…20mA/HART兩線)
4…20mA/HART(兩線)
波束角
24°
24°
20°16°14°
采樣
回波采樣55次/s
回波采樣55次/s
回波采樣55次/s
響應速度
＞0.2s
＞0.2s
＞0.2s
電流信號
4～20mA
4～20mA
4～20mA
天線材質
PP或PTFE
PTFE
不銹鋼
通訊接口
HART通訊協議
HART通訊協議
HART通訊協議
電源
24V DC（+/-10%）
24V DC（+/-10%）
24V DC（+/-10%）
微波電壓：1Vpp
微波電壓：1Vpp
微波電壓：1Vpp
耗電量：max22.5mA
耗電量：max22.5mA
耗電量：max22.5mA
兩線制
供電和信號兩線制
供電和信號兩線制
供電和信號兩線制
電纜入口
2個M20*1.5或2個1/2NPT
2個M20*1.5或2個1/2NPT
2個M20*1.5或2個1/2NPT
