金屬加工行業根據工藝需要對工件進行熱處理。電阻爐是最常見的熱處理裝置，爐體內布置加熱帶，當電流通過加熱帶時加熱帶發熱加熱爐膛并使?fàn)t膛中的工件升溫。不同工藝、工件對溫度的要求各自不同。爐子保溫過程溫度要恒定，所以控制部分要通過PID調節精確的控制溫度。
    控溫系統由控制對象、測量裝置、控制儀表、執行機構幾個部分組成。對于電阻爐來說，控制對象是爐體；測量裝置一般是測溫用的熱電阻或熱電偶；控制儀表是具有PID調節功能的無紙記錄儀，執行機構是調功器。
    下面用一個具體的應用實例來簡要說明：
    客戶應用電加熱爐對工件表面涂層進行熱處理，要求加熱溫度470度持續時間20分鐘。加熱功率40KW。爐內測溫用K型熱點偶，盤古VX5100無紙記錄儀實現PID調節和數據記錄，調功器接收記錄儀的4-20mA后調節加熱功率。
    首先將記錄儀設置為自整定狀態，爐子從室溫下全功率加熱至設定溫度470度，然后加熱裝置處于全關閉狀態，等待爐體過沖和降溫過程。當爐回到設定值以下后加熱裝置再次全功率加熱后又關閉，兩個這樣的循環后自整定結束。通過自整定的到PID參數是：P=1,I=596,D=48。這樣一組參數爐子可以正常工作。
    客戶要求提高爐子升溫過程的時間，于是對PID參數進行人工調整，調整后的值是P=1,I=300,D=24這樣爐子工作情況滿足客戶要求，本次調試結束。

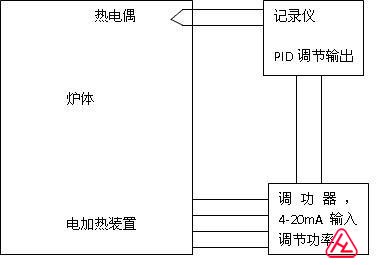

    系統圖如下：

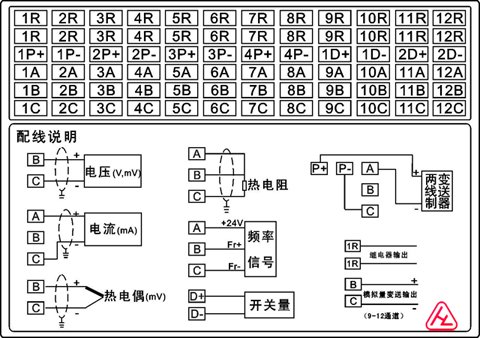

    記錄儀接線圖如下：
    1B---熱電偶+   1C---熱電偶-   9A------4-20mA+    9C---4-20mA-
