儀表干擾現象解決措施

儀表使用環境溫度： 0～50℃， 相對濕度 ≤85%，避免強腐蝕氣體，儀表應盡量遠離變頻器類的設備，以免對儀表造成干擾，若出現干擾現象，應按以下步驟調試：

1、 如果儀表在現場信號顯示不穩定，可適當加大dL濾波參數或小信號切除參數，濾掉干擾；當使用繼電器輸出時對正在使用的繼電器工作端（如常開和公共端、常閉和公共端）兩點應連接阻容保護，以吸收繼電器動作時電火花，延長繼電器壽命,降低干擾。

2、 斷開輸入線，設置Sn=34輸入信號設為0~5V（0~20mA），此時儀表顯示應為0，查看儀表零輸入時是否穩定，這樣可將輸入部分的干擾排除；

3、 斷開輸入線后儀表顯示穩定則干擾現象就是由輸入線引起的。在儀表輸入線的兩端并聯濾波電容；或者在輸入線的兩端串聯濾波電感查看儀表狀態。儀表和傳感器的之間的導線應遠離變頻器類設備，并盡量最短，以減小現場對導線的干擾。儀表傳感器的信號線最好選擇屏蔽線，屏蔽地線接大地，并盡量與現場動力線分開。

4、若此時還是不穩定，則考慮將儀表與變頻器類設備分別獨立供電，使用不同的電源，避免使用同相電；或者在儀表電源部分加上濾波器。

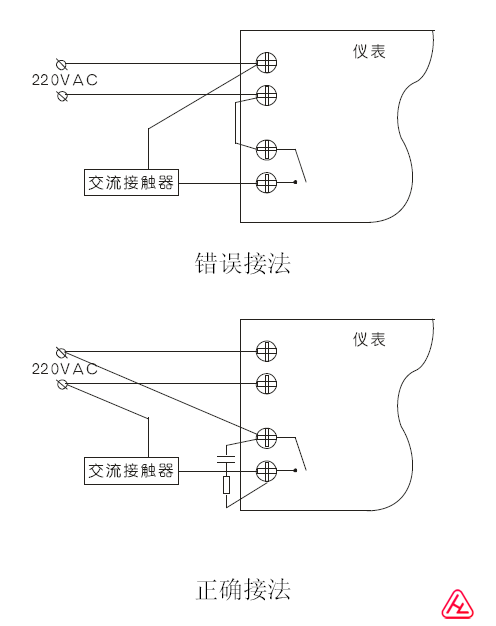

5、儀表可設置上下限測量值報警，觸點容量在阻性負載時允許通過的最大電流為在 DC24V、AC220V時均為2A。對正在使用的繼電器工作端（如常開和公共端、常閉和公共端）兩點應連接阻容保護，以吸收繼電器動作時電火花，延長繼電器壽命,降低干擾。

R=1000歐

C=0.033μF/1000V
