HLG節流裝置ISA1932噴嘴流量計
一、ISA1932噴嘴流量計原理簡介：
充滿管道的流體，當它流經管道內的節流件時，流束將在節流件處形成局部收縮，因而流速增加，靜壓力
降低，于是在節流件前后便產生差壓，這樣可依據壓差來衡量流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程（能量守恒定律）為基礎的。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質（密度、粘度）不同時，在同樣大小的流量下產生的壓差也是不同的。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：
式中：
Qm ：瞬時流量（t/h）； C ：流出系數； d ：孔板的開孔直徑D ：管道內徑
ε：流束可膨脹性系數； △P ：差壓值（Pa）； ρ：介質密度（kg/m3）ρ標：氣體密度（kg/m3）
二、ISA1932噴嘴流量計分類及特性：
節流裝置常見的取壓方式有四種：
分別為：1.角接取壓（角接鉆孔取壓和角接環式取壓）； 2.法蘭取壓；
3.徑距取壓（也稱做D-D/2取壓)； 4均壓環取壓。
HLG-A、HLG-B標準噴嘴
三、ISA1932噴嘴流量計常用取壓裝置類型：
四、ISA1932噴嘴流量計常用附件
五、ISA1932噴嘴流量計流量測量節流裝置選型：
1）HLG-A、HLG-B標準噴嘴
1.特點：具有耐高溫高壓，耐沖擊，使用壽命長，測量范圍大，測量精度高的特點。適用于電廠高溫高壓蒸汽流量，熱網管路，流速大的流體流量測量。
具有兩種形式:A:ISA1932噴嘴（標準噴嘴） B：長徑噴嘴
2.適用管徑：50-630mm
|
型 譜 |
說 明 |
 |
||||
|
HLG |
□ |
|
流量測量節流裝置 |
|||
|
名稱 |
A- |
|
角接取壓ISA1932噴嘴流量計 (50-500mm) |
|||
|
B- |
|
徑距取壓長徑噴嘴(50-630mm) |
||||
|
公稱通徑 |
DN |
|
50～630mm |
|||
|
壓力 |
P□ |
|
6～320kg |
|||
|
溫度 |
T□ |
|
℃ |
|||
|
管道材質 （節流件為不銹鋼） |
C |
A管道法蘭為20#碳鋼 |
||||
|
P |
B管道法蘭為不銹鋼 |
|||||
|
H |
C其他材質，訂貨注明 |
|||||
|
附件 |
|
見樣冊31-32頁 |
||||
|
1）代號 |
閥組 |
6）代號 |
溫度傳感器 |
|
SO |
無(可省略) |
TO |
無(可省略) |
|
S1 |
普通三閥組 |
T1 |
有 |
|
S2 |
共面三閥組 |
7）代號 |
流量積算儀 |
|
2）代號 |
針型閥 |
X0 |
無(可省略) |
|
Z0 |
無(可省略) |
X1 |
數碼管 |
|
Z口 |
有(幾個) |
X2 |
液晶 |
|
3）代號 |
冷卻設備 |
8）代號 |
噴吹系統接口 |
|
L0 |
無(可省略) |
C0 |
無(可省略) |
|
L1 |
冷凝圈 |
C1 |
有 |
|
L2 |
冷凝罐 |
|
|
|
4）代號 |
差壓變送器 |
9)代號 |
供電方式 |
|
DO |
無(可省略) |
V0 |
AC220V |
|
D1 |
國產 |
V1 |
DC24 |
|
D2 |
進口 |
10代號 |
輸出方式 |
|
5）代號 |
壓力變送器 |
F0 |
無(可省略) |
|
P0 |
無(可省略) |
F1 |
4-20ma |
|
P1 |
國產 |
F2 |
RS485通訊 |
|
P2 |
進口 |
F3 |
GPRS無線 |
標準噴嘴亦稱ISA1932噴嘴，具有耐高溫高壓、耐沖擊、使用壽命長、測量范圍大、測量精度等特點，適用于電廠高溫高壓蒸汽熱網管道流速高的流體流量測量。標準噴嘴按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。
噴嘴流量計適用范圍
1、 公稱直徑：50mm≤DN≤600mm
2、 公稱壓力：PN≤32MPa
3、 孔徑比：0.30≤β≤0.8
4、 雷諾數范圍：0.30≤β≤0.44時，70000≤ReD≤10 7
0.44≤β≤0.8時，20000≤ReD≤10 7
5、精度：１級

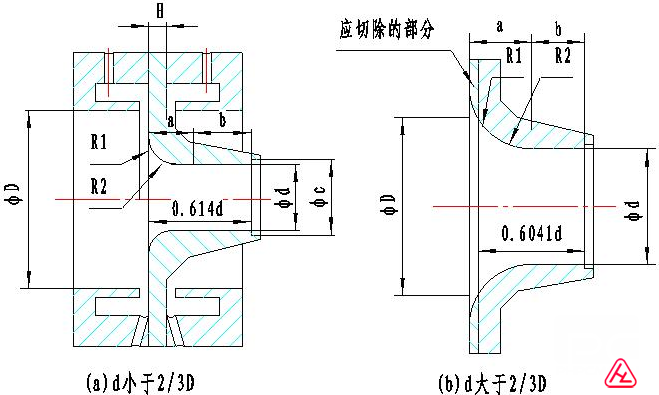

噴嘴流量計結構形式

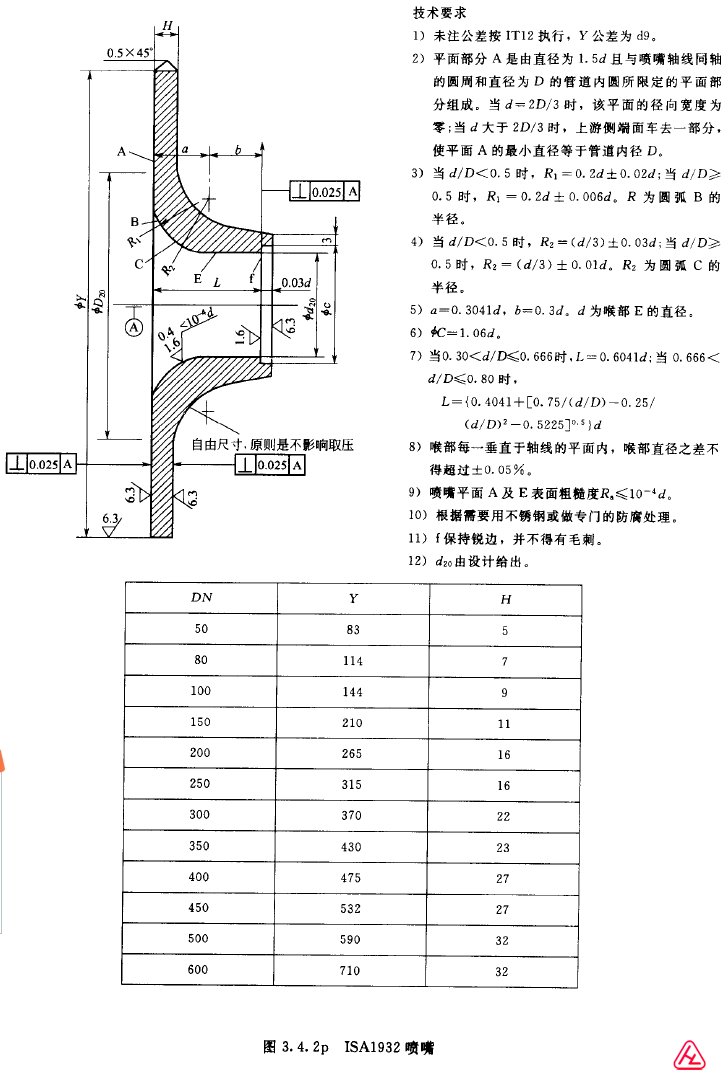

標準噴嘴由垂直于軸線的入口平面部分Ａ、圓弧形曲面Ｂ和Ｃ所構成的入口收縮部分、圓筒形喉部Ｅ和為防止邊緣損傷所需的保護槽Ｆ組成，其取壓方式上游采用角接取壓，下游可按角接取壓設置，也可設置與較遠的下游處。噴嘴總長度：
噴嘴流量計具體外形結構見圖

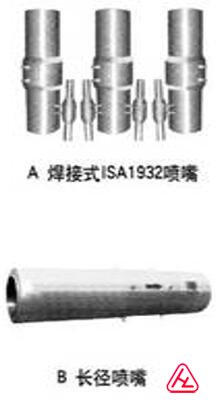

有兩種結構形式：ISA1932噴嘴和長徑噴嘴。
a. ISA1932噴嘴 上游面由垂直于軸的平面、廊形為圓周的兩段弧線所確定的收縮段、圓筒形喉部和凹槽組成的噴嘴。ISA1932噴嘴的取壓方式僅角接取壓一種。
b. 長徑噴嘴 上游面由垂直于軸的平面、廊形為1/4橢圓的收縮段、圓筒形喉不和可能有點凹槽或斜角組成的噴嘴。長徑噴嘴的取壓方式僅徑距取壓(D-D/2取壓)一種。
