HLG-WG系列節流裝置 經典文丘里管流量計

一、經典文丘里管流量計原理簡介：

充滿管道的流體，當它流經管道內的節流件時，流束將在節流件處形成局部收縮，因而流速增加，靜壓力

降低，于是在節流件前后便產生差壓，這樣可依據壓差來衡量流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程（能量守恒定律）為基礎的。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質（密度、粘度）不同時，在同樣大小的流量下產生的壓差也是不同的。

在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

式中：
Qm ：瞬時流量（t/h）；    C ：流出系數；    d ：孔板的開孔直徑D ：管道內徑

ε：流束可膨脹性系數； △P ：差壓值（Pa）； ρ：介質密度（kg/m3）ρ標：氣體密度（kg/m3）

二、經典文丘里管流量計分類及特性：

節流裝置常見的取壓方式有四種：

分別為：1.角接取壓（角接鉆孔取壓和角接環式取壓）；   2.法蘭取壓；

3.徑距取壓（也稱做D-D/2取壓)；                        4均壓環取壓。

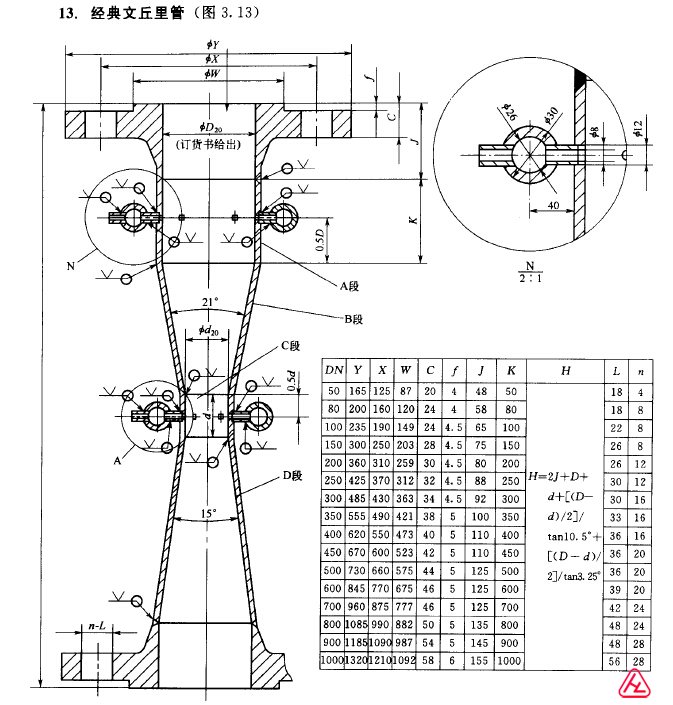

 HLG-WG經典文丘里管
由入口圓管段A、圓錐收縮段B、圓筒形喉部C和圓錐擴散段E組成。根據不同的加工方法，有以下結構形式：1.具有粗鑄收縮段的；2具有機械加工收縮段的；3具有鐵板焊接收縮段的。取壓方式采用均壓環取壓

三、經典文丘里管流量計常用取壓裝置類型：

四、經典文丘里管流量計常用附件

五、孔板流量計流量測量節流裝置選型：

1）HLG-WG經典文丘里管流量計

由入口圓管段A、圓錐收縮段B、圓筒形喉部C和圓錐擴散段E組成。根據不同的加工方法，有以下結構形式：1.具有粗鑄收縮段的；2具有機械加工收縮段的；3具有鐵板焊接收縮段的。取壓方式采用均壓環取壓

型    譜							說    明
HLG	□						流量測量節流裝置
名稱	WG1-						機械加工 經典文丘里
	WG2-						鑄鐵粗鑄 經典文丘里
	WG3-						粗焊鐵板 經典文丘里
公稱通徑		DN					50～1200mm
取壓方式			C				均壓環取壓
壓力				P□			6～25kg
溫度				T□			℃
管道材質 （節流件為不銹鋼）						C	A管道法蘭為20#碳鋼
						P	B管道法蘭為不銹鋼
						H	C其他材質，訂貨注明
附件							見樣冊31-32頁

2）附件選型型譜

 六、經典文丘里管流量計概述
  文丘里流量計又稱經典文丘里管、古典文丘里管，習慣稱文丘里管，標準文丘里管。是根據文丘里效應研制開發后種節流式流量傳感器，是一種標準節流裝置。在50-1200mm口徑范圍內無需實流標定，因其精度較高、壓損小，不易磨損，常作為貿易結算類流量?jī)x表用于蒸汽、天然氣、石油化工類介質的精確測量。其設計、制造是按國標GB/T2624－93或ISO5167設計制造，按國標JJG640－94檢定的。用于測量封閉管道中單相穩定流體的流量，常用于測量空氣、天然氣、煤氣、水等流體的流量。在標準節流裝置中，它所要求的上、下游直管段最短、永久壓力損失最小、性能穩定、維護方便。因其計算準確、能耗小，已廣泛用于石油、化工、電力、冶金行業。
七、經典文丘里管流量計分類：
  文丘里流量計按其安裝方式不同分為管道式文丘里流量計和插入式文丘里流量計，管道式文丘里流量計又可分為標準文丘里流量計（普通管道）和矩形文丘里流量計，矩形文丘里流量計是內藏式文丘里管，主要是針對工業企業中大管徑、低流速、大流量各類氣體進行流量測量，具有獨特的結構設計，并在國家大型重點風洞實驗室進行實流標定�？蓮V泛用于石油、化工、冶金、電力等行業大管徑流體的控制與計量。插入式文丘里流量計主要用于口徑太大，安裝直管道較短或安裝位置受限制又對流量測量精度要求不高的場使用，其具有安裝調試方便，無需切開管段，成本低廉等特點，目前常用于替代矩形文丘里及機翼測風裝置，用于風流量的測量。
  按加工制造方式不同分為粗鑄收縮段的標準文丘里流量計，具有機械加工收縮段的文丘里流量計、具有粗焊鐵板收縮段的文丘里流量計。

八、經典文丘里管流量計適用范圍
 1、公稱直徑：50mm≤DN≤1200mm（超過此范圍需標定）
        粗鑄收縮段：100mm≤DN≤800mm
        機械加工收縮段：50mm≤DN≤250mm
        粗焊鐵板收縮段：200mm≤DN≤1200mm

3、雷諾數范圍：2×10 ⁵≤ReD≤2×10 ⁶
      粗鑄收縮段：2×10 ⁵≤ReD≤2×10 ⁶
      機械加工收縮段：2×10 ⁵≤ReD≤2×10 ⁶
      粗焊鐵板收縮段：2×10 ⁵≤ReD≤2×10 ⁶
4、精度等級：1級
九、經典文丘里管流量計結構形式

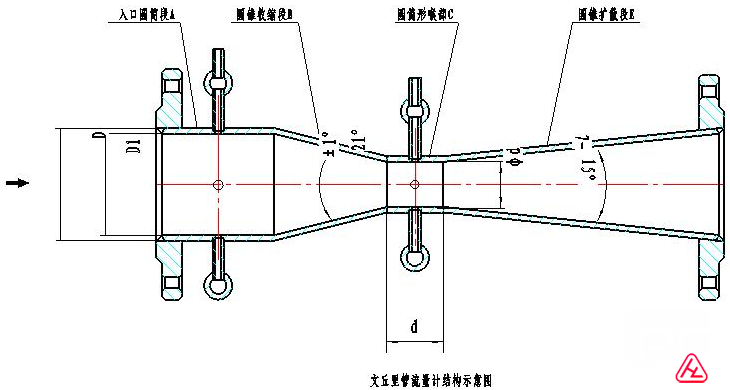

經典文丘里管的軸向截面見上圖。它是由入口圓筒段A、圓錐收縮段B、圓筒形喉部C、圓錐擴散段E組成。圓筒段A的直徑為D，其長度等于D；收縮段B為圓錐形，并有21°±1°的夾角；喉部C為直徑d的圓筒形，其長度等于d；擴散段E為圓錐形，擴散角7°～15°。
    經典文丘里管的收縮段分三種形式：粗鑄收縮段，機械加工收縮段，粗焊鐵板收縮段。
    經典文丘里管的上游取壓口和喉部取壓口做成幾個（不少于4個）單獨的管壁取壓口形式，用均壓環把幾個單獨管壁取壓連接起來。當d≥33.3mm時，喉部取壓口的直徑為4～10mm，上游取壓口直徑應不大于0.1D；當d≤33.3mm時，喉部取壓口直徑為0.1d～0.13d，上游取壓口的直徑為0.1d～0.1D。
