一、原理簡介
1、HLTU超聲波流量計測量原理
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，其關系符合下列表達式:
其中:
θ為聲束與液體流動方向的夾角 M 為聲束在液體的直線傳播次數
Tup 為聲束在正方向上的傳播時間 Tdown為聲束在逆方向上的傳播時間
D 為管道內徑 ΔT=Tup–Tdown
二、技術參數
|
項目 |
性 能 參 數 |
|
|
主機 |
原理 |
超聲波時差原理，4字節IEEE754浮點運算 |
|
精度 |
流量：優于±1 % |
|
|
顯示接口 |
可連接2×10背光型漢字或者2×20字符液晶顯示器。 |
|
|
操 作 |
外接16鍵輕觸鍵盤、4鍵輕觸鍵盤、以及PC機模擬鍵盤 |
|
|
信號輸入 |
3路4~20mA輸入可選，精度0.1% 可輸入壓力、液位、溫度等信號。 |
|
|
兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法） |
||
|
信號輸出 |
一路4～20mA電流輸出（可選模塊），阻抗600W浮空，準確度0.1% |
|
|
一路OCT脈沖輸出（可選模塊），脈沖寬度6～1000ms間可編程，默認200ms） |
||
|
一路繼電器輸出 |
||
|
數據接口 |
隔離RS485串行接口，可通過PC電腦對流量計進項升級，支持MODBUS協議 |
|
|
工作電源 |
AC220V、DC24V、單節3.6V鋰電池 |
|
|
環境溫度 |
主機：-10-60℃；傳感器：-30~90℃，-30~ |
|
|
環境濕度 |
主機：85%RH； 傳感器：可浸水工作，水深≤2m(注：傳感器灌膠后) |
|
|
防護等級 |
IP65 |
|
|
防爆等級 |
EXdIIBT4(防爆型) |
|
|
質量 |
固定式： |
|
|
傳 感 器
|
外夾式 |
標準1型，適用于管徑DN15-DN
標準2型，適用于管徑DN50-DN 標準3型，適用于管徑DN300-DN6000mm
高溫1型：適用于管徑DN15-DN 高溫2型：適用于管徑DN50-DN700mm 高溫3型，適用于管徑DN300-DN6000mm |
|
插入式 |
測量管道材質不限（可焊接、不可焊接都可以）適用于管徑DN80以上。 |
|
|
管段式 |
π型管段式：適用于管徑DN15-DN25，整機測量精度±0.5% |
|
|
標準管段式：適用于管徑DN15-DN40、DN50-DN1000，整機測量精度±0.5% |
||
|
高溫度 |
≤ |
|
|
信號電纜 |
專用屏蔽雙絞線纜，出廠標配 |
|
|
流體
|
種類 |
水、海水、污水、食物油、汽、煤柴油、原油、酒精等能傳播超聲波的單一均勻液體。 |
|
濁度 |
10000ppm，且氣泡含量小。 |
|
|
流速 |
0～±10m/s |
|
|
溫度 |
-40~ |
|
|
管 道 |
管材 |
碳鋼、不銹鋼、鑄鐵、PVC、玻璃鋼、水泥管等質地密致管道，允許有襯里。 |
|
襯材 |
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。 |
|
|
內徑 |
|
|
|
直管段長度 |
上游≥10D,下游≥5D，距泵出口處≥30D（D指管徑） |
|
三、主機類型
|
W分體壁掛式 |
S分體盤裝式 |
D分體防爆式 |
M分體模塊式 |
G一體固定式 |
|
 |
 |
 |
 |
 |
|
適用于掛墻安裝
體積：85*135*85mm
電源：AC220，DC24
鋰電池 |
適用于儀表盤面板
體積：60*80*160mm
開孔：152*76mm
電源：AC220，DC24 |
適用于防爆場合
體積：380*380*170mm
電源：AC220，DC24 |
適用儀表柜導軌
體積：96*90*38mm
電源：AC220，DC24 |
適用管道一體現場
體積：95*170*140mm
電源：AC220，DC24
鋰電池 |
四、傳感器類型
|
類 別 |
圖 片 |
規 格 |
測量口徑 |
溫度范圍 |
尺 寸 |
|
標準夾裝式 |
 |
標準小型 |
DN15~DN100 |
-30~90℃ |
45×25×32mm |
|
|
標準中型 |
DN50~DN700 |
-30~90℃ |
64×39×44mm |
|
|
|
標準大型 |
DN300~DN6000 |
-30~90℃ |
97×54×53mm |
|
|
高溫夾裝式 |
 |
高溫小型 |
DN15~DN100 |
-30~160℃ |
45×25×32mm |
|
|
高溫中型 |
DN50~DN700 |
-30~160℃ |
64×39×44mm |
|
|
|
高溫大型 |
DN300~DN6000 |
-30~160℃ |
97×54×53mm |
五、測量組成圖
|

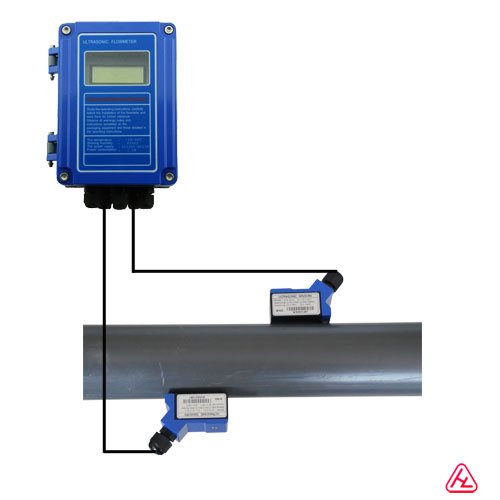

W分體壁掛式 |

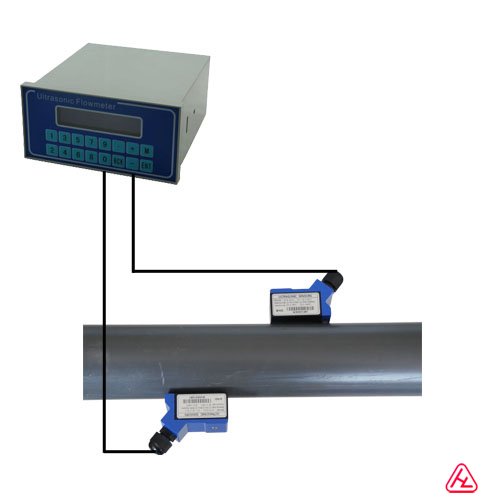

S分體盤裝式 |

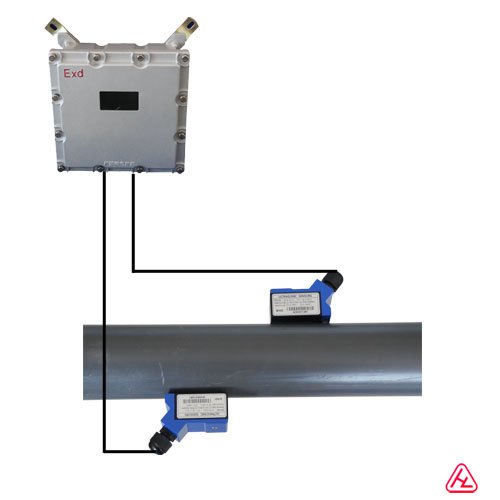

D分體防爆式 |

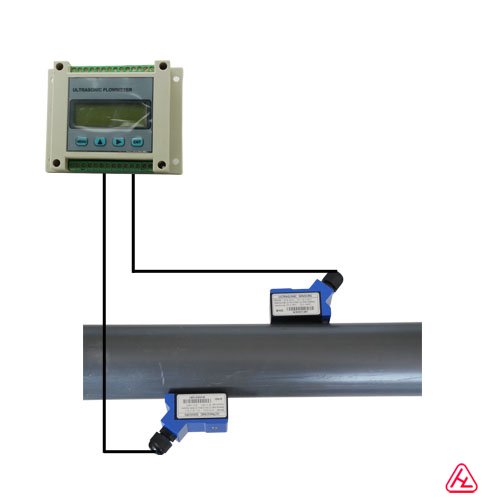

M分體模塊式 |

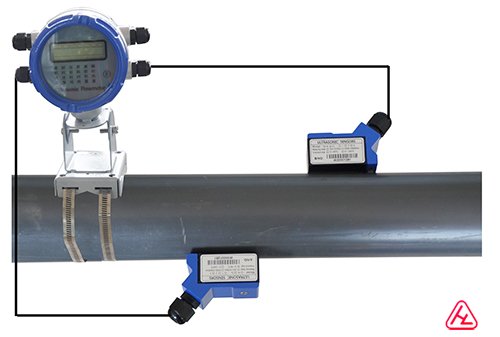

G一體固定式 |
|
 |
 |
 |
 |
 |
