HLWGY液體渦輪流量計

一、原理簡介：

當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中的磁通隨之發生周期性變化，產生周期性的感應電勢，即電脈沖信號，經放大器放大后，送至顯示儀表顯示。

渦輪流量計廣泛用于測量封閉管道中與不銹鋼 1Cr18Ni9Ti、2Cr13 及剛玉Al 2O3 、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于 5×10-6m2 /s 的液體，對于運動粘度大于5×10-6m2 /s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。

二、性能特點：

1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

2.重復性好，短期重復性可達0.05%~0.2%,經常校準或在線校準可得到極高的精確度；

3.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

4.可獲得很高的頻率信號 （3~4kHz），信號分辨力強；

5.范圍度寬，中大口徑可達1:20，小口徑為 1:10；

6.結構緊湊輕巧，安裝維護方便，流通能力大；

7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，如低溫型、雙向型、井下型等；

9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

三、技術參數：

1.技術性能

儀表口徑及連接方式	4、6、10、15、20、25、32、40 采用螺紋連接
	15、20、25、32、40）50、65、80、100、125、150、200 采用法蘭連接
精度等級	±1%R 、±0.5%R、±0.2%R （需特制）
量程比	1:10；1:15；1:20
儀表材質	304 不銹鋼、316 （L）不銹鋼等
被測介質溫度 （℃）	-20～＋110℃
環境條件	溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
輸出信號	傳感器：脈沖頻率信號，低電平≤0.8V           高電平≥8V
	變送器：兩線制4 ～ 20mADC  電流信號
供電電源	傳感器：+12VDC、+24VDC  （可選）
	變送器：+24VDC
	現場顯示型：儀表自帶3.2V 鋰電池
信號傳輸線	STVPV3×0.3 （三線制），2×0.3 （二線制）
傳輸距離	≤1000m
信號線接口	基本型：豪斯曼接頭，防爆型：內螺紋M20×1.5
防爆等級	基本型：非防爆產品，防爆型：ExdIIBT6
防護等級	IP65

2測量范圍及工作壓力

3.功能說明

HLWGY-N 型傳感器：12～24VDC 供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米。

HLWGY-A 型變送器：24VDC 供電，二線制4-20mA 輸出，信號傳輸距離≤1000。

HLWGY-B 型：供電電源采用 3.2V10AH鋰電池 （可連續運行4年以上）； 無信號輸出功能。

HLWGY-C 型：供電電源采用 24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或 HART 通訊。

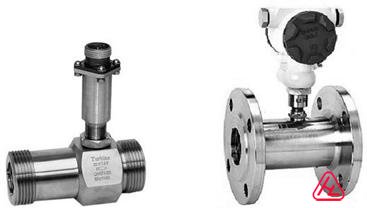

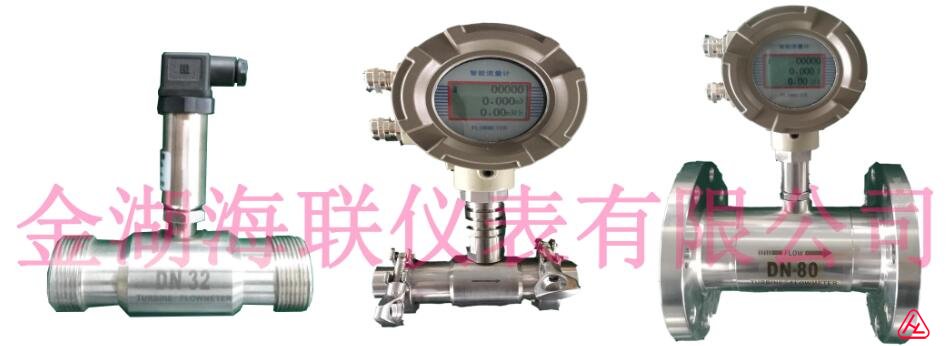

N型傳感器                         A型傳感器/變送器                      B/C型智能一體化渦輪流量計

四、產品選型：
