一、超聲波流量計原理簡介
1、超聲波流量計測量原理

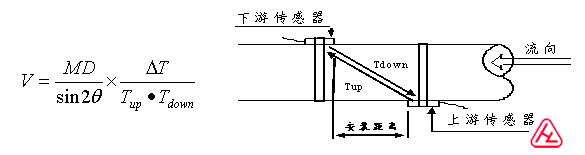

當超聲波束在液體中傳播時,液體的流動將使傳播時間產生微小變化,并且其傳播時間的變化正比于液體的流速,其關系符合下列表達式:
其中:
θ為聲束與液體流動方向的夾角
M 為聲束在液體的直線傳播次數
D 為管道內徑
Tup 為聲束在正方向上的傳播時間
Tdown為聲束在逆方向上的傳播時間
ΔT=Tup–Tdown
2.超聲波水表特點
低功耗電池供電型超聲波流量計
多種供電方式:單節3.6V鋰電池可工作5年,或采用DC8-36V外接電源供電,當采用外接電源時,電池自動斷電,外接電源停止供電時,電池自動恢復供電。
防護等級高:一次表防護等級可達到IP68,可浸入水下2米工作
通用型設計:管段長度按普通機械式水表的長度設計,方便替換
結構堅固:測量管段采用精密鑄造工藝,無泄漏,無壓力損失和活動部件,十年免維護設計
二、超聲波流量計技術參數
精度 優于1.0 %
重復性 0.2%
最大流速 32m/s
測量周期 500mS(每秒2次,每個周期采集128組數據)
測量原理 超聲波時差原理,4字節IEEE754浮點運算
顯示接口 可連接2×10背光型漢字或者2×20字符液晶顯示器。
操 作 外接16鍵輕觸鍵盤以及PC計算機設參軟件
輸 入 3路4~20mA輸入可選,精度0.1% 可輸入壓力、液位、溫度等信號。
兩路三線制PT100鉑電阻輸入回路,可實現熱量計量功能(焓差法)
輸 出 電流信號(可選模塊):4~20mA,阻抗600浮空,準確度0.1%
頻率信號(可選模塊):1~9999Hz之間任選,OCT輸出。
脈沖信號:正、負、凈流量及熱量累計脈沖,雙路OCT輸出(其中1路脈沖寬度6~1000ms間可編程,默認200ms)
報警信號:雙路OCT輸出 數據接口:隔離RS485串行接口
其他功能 自動記憶前64日、前32個月、前2年的的累積流量和工作狀態;自動記憶前16次上、斷電時間和流量并可實現自動或手動補加;
可編程定量控制器(可使用外部輸入信號或MODBUS指令啟動);
1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備;
工作參數可固化到機內的FLASH存儲器中,上電時自動調出;
故障自診斷功能。故障時間計時器。
工作電源 1.單節3.6V鋰電池,工作6年(配標準管段式傳感器)
2.工作電源:DC24V(配標準管段式傳感器)
工作電流 50mA(不連接鍵盤顯示和蜂鳴器不響的條件下)
備用電池 使用CR2032,在24VDC斷電條件下保持10萬小時數據不丟失
環境溫度 -10-70℃
工作時間 連續
功 耗 小于2W
環境溫度 主機:-10-70℃ (大于此溫度范圍請與廠家聯系)
環境濕度 85%RH
防護等級 IP65
防爆等級 EXdII BT4(E型)
濁 度 20000ppm,且氣泡含量小。
溫 度 -40~160℃
管 材 鋼、鑄鐵、PVC、玻璃鋼、水泥管等一切質地密致管道,允許有襯里。
襯 材 環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。
內 徑 15mm~1000mm
直管段長度 上游≥10D,下游≥5D,距泵出口處≥30D(D指管徑)

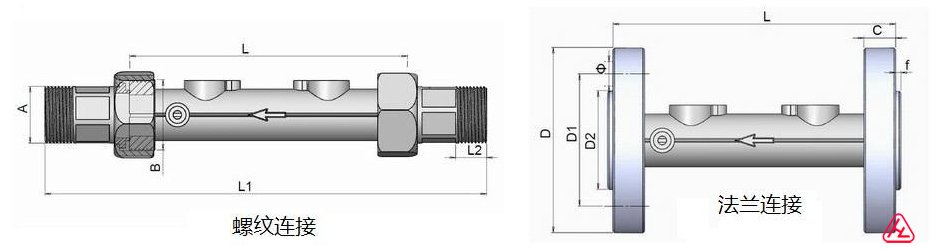

三、超聲波流量計管道尺寸
A、適用管徑DN
公稱口 徑DN |
管段長度 |
連接螺紋 |
螺紋有效長度 |
||
不帶接管長度L |
帶接管長度L1 |
管段螺紋A |
接管螺紋B |
||
15 |
130 |
225 |
R1/2 |
G3/4B |
14 |
20 |
130 |
235 |
R3/4 |
G1B |
16 |
25 |
160 |
280 |
R1 |
G1 1/4B |
16 |
32 |
180 |
305 |
R1 1/4 |
G1 1/2B |
18 |
40 |
200 |
328 |
R1 1/2 |
G2 |
18 |
公稱口徑DN |
管段長度L |
法蘭外徑D |
螺栓孔中心圓直徑D1 |
螺栓孔徑×數量φ×n |
密封面 |
法蘭厚度C |
法蘭厚度C |
|
D2 |
f |
|||||||
15 |
130 |
95 |
65 |
14×4 |
46 |
2 |
14 |
20 |
20 |
130 |
105 |
75 |
14×4 |
56 |
2 |
18 |
20 |
25 |
160 |
115 |
85 |
14×4 |
65 |
3 |
18 |
20 |
32 |
180 |
140 |
100 |
18×4 |
76 |
3 |
18 |
22 |
40 |
200 |
150 |
110 |
18×4 |
84 |
3 |
18 |
52 |

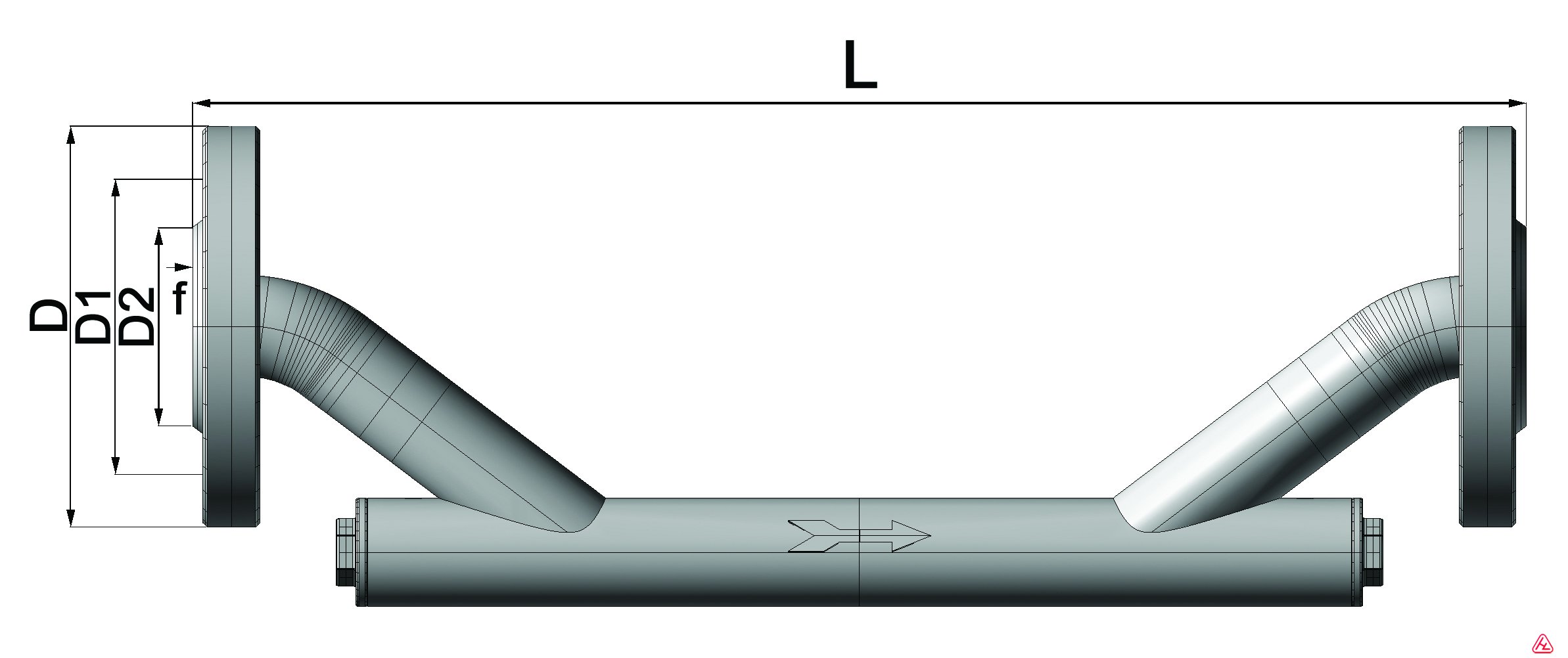

標準 π 型管段式傳感器 (適用管徑DN
|
公稱通徑 DN(mm) |
長度 L (mm) |
法蘭尺寸 (mm) |
密封面 |
法蘭 厚度C |
|||
D |
D1 |
D-Ф |
D2 |
1 |
||||
10 |
300 |
90 |
60 |
4-14 |
41 |
2 |
14 |
|
15 |
320 |
95 |
65 |
4-14 |
46 |
2 |
14 |
|
20 |
360 |
105 |
75 |
4-14 |
56 |
2 |
16 |
|
25 |
390 |
115 |
85 |
4-14 |
65 |
3 |
16 |
|
32 |
450 |
140 |
100 |
4-18 |
76 |
3 |
18 |
|
40 |
500 |
150 |
110 |
4-18 |
84 |
3 |
18 |

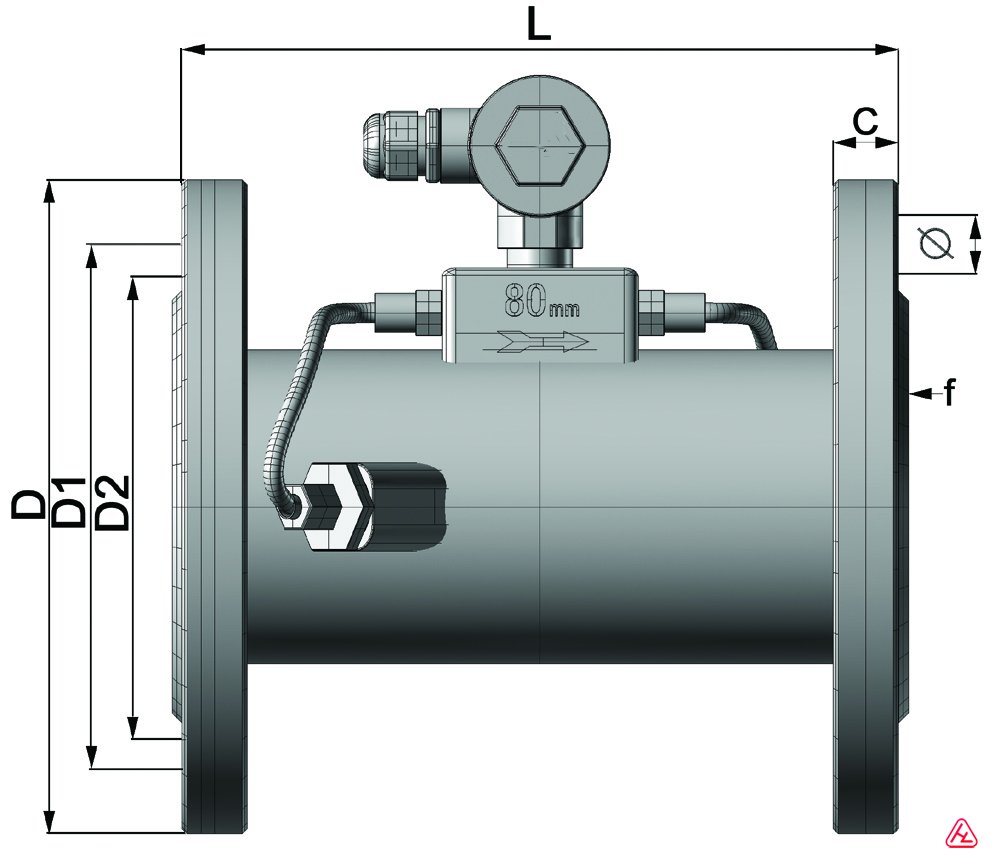

B、適用管徑DN50-DN1000mm
單位:mm 公稱壓力:1.6MPa
公稱口徑DN |
公稱壓力MPa |
長度L |
法蘭外徑D |
螺栓孔中心圓直徑D1 |
螺栓孔徑×數量φ×n |
密封面 |
法蘭厚度C |
|
D2 |
f |
|||||||
50 |
1.6 |
280 |
165 |
125 |
18×4 |
99 |
3 |
20 |
65 |
1.6 |
200 |
185 |
145 |
18×4 |
118 |
3 |
20 |
80 |
1.6 |
225 |
200 |
160 |
18×4 |
132 |
3 |
20 |
100 |
1.6 |
250 |
220 |
180 |
18×8 |
156 |
3 |
22 |
125 |
1.6 |
275 |
250 |
210 |
18×8 |
184 |
3 |
22 |
150 |
1.6 |
300 |
285 |
240 |
22×8 |
211 |
3 |
24 |
200 |
1.6 |
350 |
340 |
295 |
22×12 |
266 |
3 |
24 |
250 |
1.6 |
450 |
405 |
355 |
26×12 |
319 |
3 |
26 |
300 |
1.6 |
500 |
460 |
410 |
26×12 |
370 |
4 |
28 |
350 |
1.0 |
550 |
505 |
460 |
22×16 |
428 |
4 |
30 |
400 |
1.0 |
600 |
565 |
515 |
26×16 |
482 |
4 |
30 |
450 |
1.0 |
700 |
615 |
565 |
26×20 |
532 |
4 |
30 |
500 |
1.0 |
800 |
670 |
620 |
26×20 |
585 |
4 |
32 |
600 |
1.0 |
1000 |
780 |
725 |
30×20 |
685 |
5 |
36 |
700 |
0.6 |
1100 |
860 |
810 |
26×24 |
772 |
4 |
40 |
800 |
0.6 |
1200 |
975 |
920 |
30×24 |
878 |
4 |
44 |
900 |
0.6 |
1300 |
1075 |
1020 |
30×24 |
9781 |
4 |
48 |
1000 |
0.6 |
1400 |
1175 |
1120 |
30×28 |
1078 |
4 |
52 |
