孔板流量計與阻流件之間所要求的直管段長度

時間:2016-11-25 09:16來源:未知作者:壓縮空氣流量計點擊:次

孔板流量計與阻流件之間所要求的直管段長度（無流動調整器）（數值以管徑D倍數表示） ①.S兩個彎頭分隔的間距，從上游彎頭曲面部分的下游端到下游彎擊曲面部分豹上游端的間距。 ②.惡劣的安裝條件．可能的話，采用流動調整器。 ③.對于其他阻流件，溫度計套

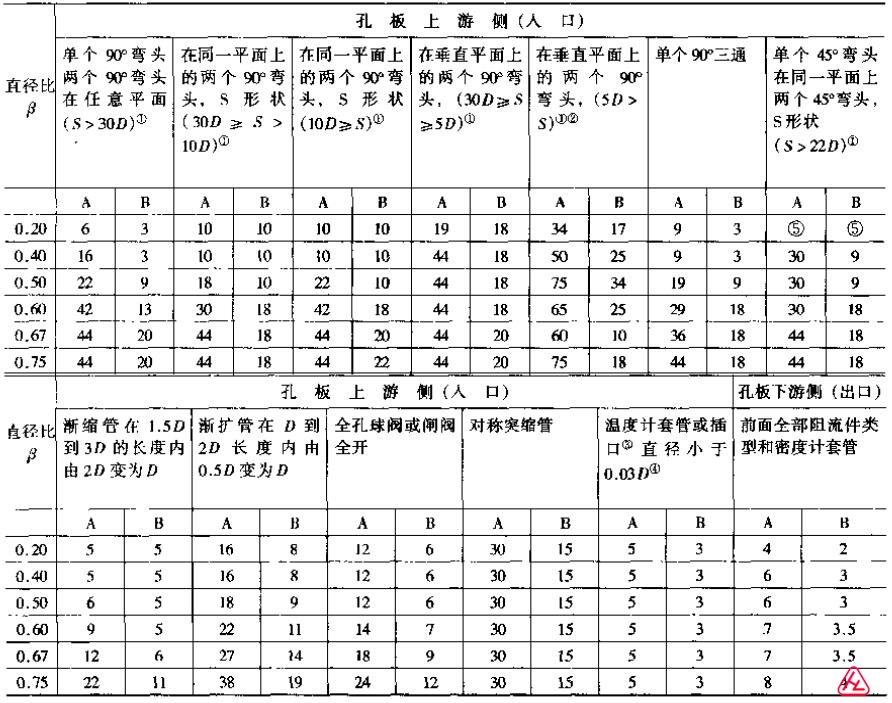

孔板流量計與阻流件之間所要求的直管段長度（無流動調整器）（數值以管徑D倍數表示）

孔板與阻流件之間所要求的直管段長度

①.S—兩個彎頭分隔的間距，從上游彎頭曲面部分的下游端到下游彎擊曲面部分豹上游端的間距。

②.惡劣的安裝條件．可能的話，采用流動調整器。

③.對于其他阻流件，溫度計套管的安裝不會變更其上游的最短直管段長度。

④.當A欄和B欄分別{增加到2DD和10D時，則可安裝溫度計套管的直徑為0.03D到0.13D。

⑤.此處無數據，用β=0.4的長度足夠了。

洼：1.對于β<0.2可以取口β=0.2同樣的長度。

2.最小直管段長度是指孔板流量計的上下游阻流件與孔板之間的長度，該長度是從最靠近的彎頭或三通的曲面部分下游末端或漸縮管和漸擴管的錐管部分下游末端測量起。

3.本表中大多數彎頭其曲率半徑等于1.5D，但亦可用于任意曲率半徑的彎頭

4.各種阻流件中A欄的長度是指“零附加不確定度”的。

5各種阻流件中B欄的長度足指“0.5%附加不確定度”的。
