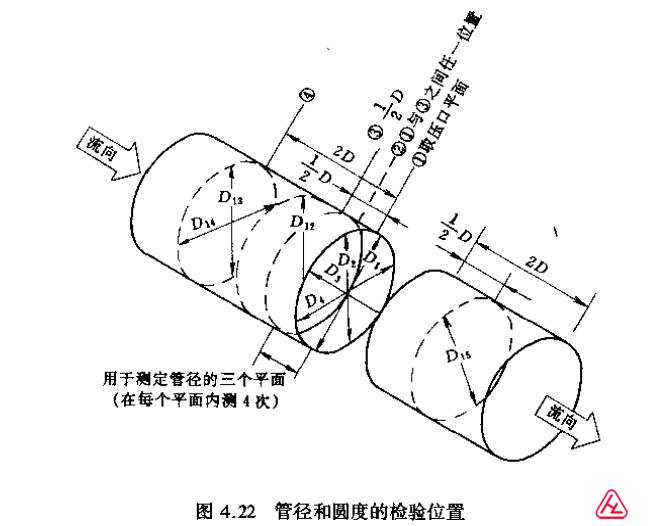

孔板流量計直管段管道內徑的確定如圖所示。

孔板流量計具體要求如下。
1)孔板流量計上游管徑：D=(D1+ D2+D3+...+D12)/12   在①②③平面處測；
 圓度：0.997D≤D1，D2，…，D14，Dn≤1.003D在①②③④平面處測，其中n為保險起見，在③與④平面之間，追加的測量次數。
2)孔板流量計下游對管徑只作一次檢查：0.97D≤D15≤1.03D。
3)對古典文丘單管入口圓筒形直徑與D之差≤入口圓筒形直徑的±1%；
人口圓筒形直徑與D1，D2，D3…之差≤入口圓筒形直徑的±2%；
D15≥文丘里擴散段出口端直徑的90%。
用于計算節流裝置直徑比的管道內徑D值應為上游取壓口的上游0.5D長度范圍內的內徑平均值。由圖可見，對內徑確定的規定是很嚴格的，但是在現場由于種種原因，有時設有按照要求進行，而采取公稱通徑作為設計計算之用，這是不允許的。
