耐震電接點壓力表具有抗介質脈動和沖擊載荷，耐環境振動等優異特性，適用測量對銅和銅合金無腐蝕性的氣體，液體或蒸汽等壓力或真空度。根據測量范圍可分為耐震電接點壓力表和耐震電接點真空表（用于真空系統）；安裝結構形式有徑向無邊直接式、軸向無邊直接式、軸向帶前邊式和徑向帶邊（前邊或者后邊）式，可以滿足不同安裝需求。儀表設上、下限二位開關型接點裝置（可選雙上限或雙下限接點裝置），在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。廣泛應用于機械、化工、石油、冶金、電力等工業生產過程壓力測量和控制。
耐震電接點壓力表規格參數
產品名稱
型號
規格（測量范圍）Mpa
備注螺紋
耐震壓力表
YTN-40
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5
10*1 G1/8
YTN-60
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
14*1.6
YTN-60
0-10 16 25 40 60
10*1
YTN-100
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
M20*1.5
YTN-100
0-10 16 25 40 60
YTN-150
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
YTN-150
0-10 16 25 40 60
不銹鋼耐震壓力表
YTN-40BF
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5
YTN-60BF
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
YTN-60BF
0-10 16 25 40 60
YTN-100BF
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
YTN-100BF
0-10 16 25 40 60
YTN-150BF
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
YTN-150BF
0-10 16 25 40 60
不銹鋼軸向帶邊耐震壓力表
Y-63/BF/Z
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
Y-63/BF/Z
0-10 16 25 40 60
Y-103/BF/Z
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
Y-103/BF/Z
0-10 16 25 40 60
Y-153/BF/Z
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
Y-153/BF/Z
0-10 16 25 40 60
耐震電接點壓力表技術參數：
測量范圍 -0.1-0;-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4 精確度% ± 1.6 (2.5) 接點電參數 工作電壓 380VAC;220VDC（最高電壓） 最大工作電流 1A 持續電流 0.6A 最大功率 30VA 連接器 X14K4P 防水接線盒 X14K4P 防水接線盒 X14K4P
MPa
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60;0-100；0-160
（無感負載）
耐震電接點壓力表使用工作溫度：-25℃~55℃；
工作壓力上限：不大于儀表上限的2/3；
工作環境振動頻率不大于25Hz，振幅不大于0.5mm；
耐震電接點壓力表執行標準：JB/T9273-1999；

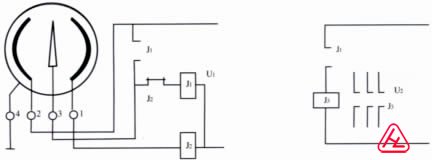

耐震電接點壓力表接線示意圖：
使用與訂貨須知：
儀表工作環境應無腐蝕性氣體。（測量腐蝕性介質可選用不銹鋼型電接點壓力表）
訂貨請說明名稱、型號及測量范圍。
低電壓大電流時宜配用本公司生產的YXC型保護繼電器。
