電容式差壓變送器
一、差壓變送器概述
電容式差壓變送器是我公司引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
二、差壓變送器特點
●精度高； ●二線制（特殊可四線制）；
●穩定性好； ●固體元件，接插式印刷線路板；
●小型、重量輕、堅固抗振； ●量程、零點外部連續可調；
●正遷移可達500%；負遷移可達600 %； ●阻尼可調；
●單向過載保護特性好； ●無機械可動部件，維修工作量少；
●全系列統一結構，零部件互換性強； ●防爆結構,全天候使用；
●接觸介質的膜片材料可選擇； ●智能HART現場總線協議。
(316L、TAN、HAS-C、MONEL等耐腐蝕材料)
三、差壓變送器工作原理

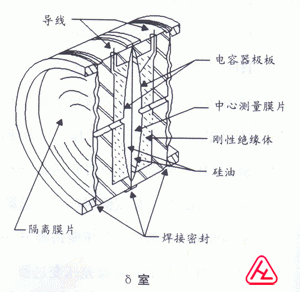

過程壓力通過兩側或一側的一次隔離膜片、灌充液傳至δ室中心測量膜片。中心膜片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其）和其中的灌充油傳到中心的測量測量膜片上。除絕對壓力變送器，其測量膜片另一側是絕對是真空基準點（見下圖）外，其他品種的測量膜片的另一側不是大氣壓力，就是被測差壓的低壓側。測量膜片是一種豫張緊的彈性元件，其位移與被測介質的壓力成正比，最大的位移只有
|
 |
 |
四、差壓變送器功能參數
使用對象：液體、氣體和蒸汽
測量范圍：0～0.1kPa,0～40MPa
輸出信號： 4～20mA DC(特殊可為四線制 220V供電 0-10mA DC輸出)
供電電壓：12～36V DC標準值24VDC

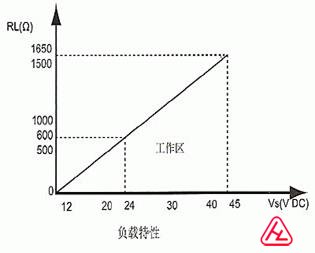

負載特性：與供電電源有關，在某一電源電壓時帶負載能力見上圖，負載阻抗RL與電源電壓Vs關系式為：RL≤50(Vs-12)
指 示 器：指針式線性指示 0～100%等分刻度或LCD液晶式、LED數碼管顯示。
防 爆：a.隔爆型 dⅡBT4
b.本質安全型 iaⅡCT6
量程和零點：外部連續可調
正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的絕對值，均不能超過測量范圍上限的100%（智能型：量程比15：1)最大正遷移量為最小調校量程的500%；最大負載遷移量為最小調校量程的600%
溫度范圍：放大器工作溫度范圍：-29～+
灌充硅油的測量元件：-40～+
法蘭式變送器灌充硅油時：-20～+
靜 壓：1、4、10、25、32MPa
濕 度：相對濕度為0～100%
容積吸取量：<
阻尼（階躍響應）：充硅油時，一般在0.2s到1.67s之間連續可調
五、差壓變送器技術數據
準 確 度：±0.25%，±0.5%,±0.1%
死 區：無（≤0.1%）
穩 定 性：六個月內不超過最大量程的基本誤差絕對值
振動影響：在任意軸向上，振動頻率為200Hz時 ，誤差為測量范圍上限的 0.05%／g
電源影響：小于輸出量程的0.005%V
負載影響：電源如果穩定，則負載沒有影響
六、差壓變送器其他
隔離膜片：
排氣/排液閥：
法蘭和接頭：
接觸介質"O" 型圈 ：丁晴橡膠，氟橡膠
灌 充 液：硅油 惰性油
螺 栓：
電子殼體：低銅鋁合金
引壓鏈接件：法蘭、NPT1/4，中心距
信號線連接孔：G1/2〞
重 量：2.5-4.0Kg
七、差壓變送器選型表
代號
名稱
選型舉例
HL
海聯企標 電容式變送器
HL
代號
說明
DR
微差壓變送器
DP
DP
差壓變送器
HP
高靜差壓變送器
DPY
遠傳差壓變送器
代號
測量范圍
工作壓力(MPa)
-
1E
0-0.06～0.3kPa
4E
2E
0-0.25～1.5kPa
3E
0-1.2～7.2kPa
4E
0-6～36kPa
5E
0-30～180KPa
6E
0-160～1000KPa
7E
0-400～2500KPa
8E
0-1600～10000KPa
9E
0-4000～25000KPa
10E
0-7000～40000KPa
代號
類型
0
標準型
0
1
單平式法蘭型
2
雙平式法蘭型
3
單插式法蘭型
4
雙插式法蘭型
5
一平一插法蘭型
代號
功能
確省為普及型
S
S
智能型（HART通訊）
J
智能型開方輸出（HART通訊）
代號
結構材料
法蘭接頭
排氣/排液閥
隔離膜片
灌充液體
F12
碳鋼
316L
316L
硅油
F22
F13
碳鋼
哈氏C
哈氏C-276
F14
碳鋼
蒙乃爾
蒙乃爾K-500
F15
碳鋼
316L
鉭
F22
316L
316L
316L
F23
316L
316L
哈氏C-276
F24
316L
316L
蒙乃爾K-500
F25
316L
316L
鉭
F26
316L
316L
哈氏B-2
F33
哈氏C
哈氏C
哈氏C-276
F35
哈氏C
哈氏C
鉭
F44
蒙乃爾
蒙乃爾
蒙乃爾K-500
F47
蒙乃爾
蒙乃爾
3YC25
代號
附加功能
M0
不帶顯示
M2
M1
指針0～100%線性指示
M2
數字指示表頭
E1
普通電纜接頭
E1
E2
防爆電纜接頭
B1
管裝彎安裝板
B1
B2
盤裝彎安裝板
B3
管裝平安裝板
D1
側面泄放閥在壓力室上部
D2
D2
側面泄放閥在壓力室下部
C0
1/2-14NPT錐管內螺紋接頭
G3
C1
1/2-14NPT引壓接頭后部焊接引壓管
C2
丁字形螺紋接頭M20X1.5
G1
腰型法蘭
G2
焊管接頭
G3
一體化三閥組
確省為普通型
d
隔爆dⅡBT4
i
本安iaⅡCT6
代號
出廠量程
0-20KPA
