一、說明
一般壓力表適用于測量無爆炸危險，不結晶，不凝固及對銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。
二、主要技術指標
產品名稱
型號
規格（測量范圍）Mpa
備注螺紋
一般壓力表
徑向無邊壓力表Y-40
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5
10*1 G1/8
Y-60
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
14*1.6
0-10 16 25 40 60
10*1
Y-100
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
M20*1.5
0-10 16 25 40 60
Y-150
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
Y-200
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
Y-250
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
徑向帶邊壓力表
Y-60T
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
Y-100T
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
Y-150T
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
軸向無邊壓力表
Y-40Z
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
Y-60Z
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
Y-100Z
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
Y-150Z
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
軸向帶邊壓力表
Y-60ZT
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
Y-100ZT
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
Y-150ZT
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
全不銹鋼壓力表
不銹鋼徑向無邊壓力表Y-40BF
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5
Y-60BF
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
Y-100BF
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
Y-150BF
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
Y-200BF
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
Y-250BF
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
不銹鋼徑向帶邊壓力表
YB-60T
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
YB-100T
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
YB-150T
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
不銹鋼軸向無邊壓力表
YB-60Z
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
YB-100Z
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
YB-150Z
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
不銹鋼軸向帶邊壓力表
YB-60ZT
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
YB-100ZT
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
YB-150ZT
0-0.1 0.16 0.25 0.4 0.6 1 1.6 2.5 4 6
0-10 16 25 40 60
使用環境條件：-40～70℃，相對溫度不得大于85%
溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)

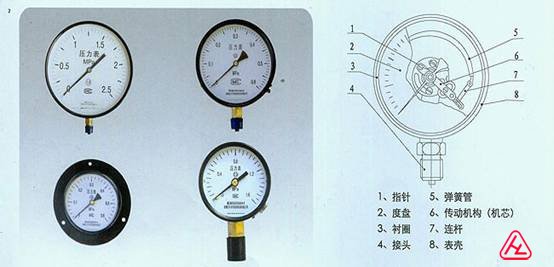

三、結構原理
儀表的測量系統由接頭與彈簧管組成，由于被測壓力的變化使彈簧管自由端產生位移，借連桿帶動扇形傳動齒輪端部的指針旋轉，在盤度指示相應的壓力數值。為了消除扇形齒輪轉軸齒輪間隙活動，在轉軸齒輪上裝置了盤形游絲。

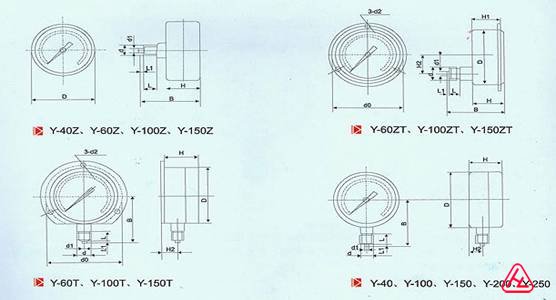

四、外型尺寸
五、參考尺寸
| 型號 | D | d | d1 | L | d0 | B | H | d2 | H1 | H2 | L1 |
| Y40 | Φ40 | M10×1 | Φ2.5 | 10 | 38 | 24 | 8.5 | 2 | |||
| Y40Z | 40 | 24 | 0 | ||||||||
| Y60 | Φ60 | M14×1.5 M10×1 |
Φ5 | 14 | 56 | 30 | 12 | ||||
| Y60Z | 58 | 30 | 0 | ||||||||
| Y60T | 72 | 56 | 30 | Φ4.5 | 13 | ||||||
| Y60ZT | 53 | 30 | Φ4.5 | 24 | 0 | ||||||
| Y100 | Φ100 | M20×1.5 | Φ6 | 20 | 90 | 44 | 18 | ||||
| Y100Z | 85 | 44 | 30 | ||||||||
| Y100T | 118 | 90 | 45 | Φ5.5 | 18 | ||||||
| Y100ZT | 85 | 44 | Φ5.5 | 39 | 30 | ||||||
| Y150 | Φ150 | 115 | 48 | 18 | |||||||
| Y150Z | 92 | 47 | 41 | 30 | |||||||
| Y150T | 165 | 115 | 48 | Φ5.5 | 18 | ||||||
| Y150ZT | 92 | 47 | Φ5.5 | 30 | |||||||
| Y200 | Φ200 | 146 | 50 | 18 | |||||||
| Y250 | Φ250 | 167 | 50 | 18 |
