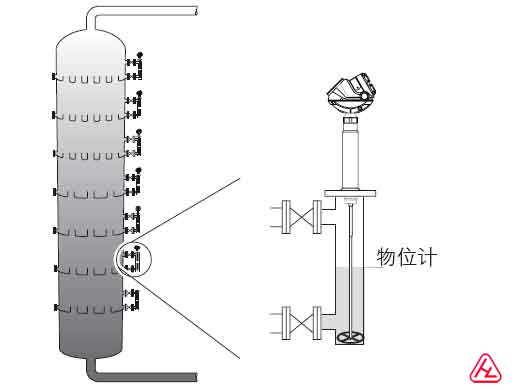

在旁通管中安裝雷達液位計

1 高溫/低壓或者高壓/低溫 - 物位測量應用特點

• 沸騰的液體使得返回到雷達液位計的信號強度變低了，尤其是碳?xì)浠�合物產品，例如原油蒸餾塔中的石油和柴油。

• 產品可能是非常黏稠的，并會因此在旁通管內和導波桿上形成厚厚的堆積物。

A: 在低壓至中壓，溫度很高的情況下 - 推薦使用HTHP密封

典型應用

• 蒸餾塔（下部）

• 柏油／瀝青

• 石腦油

• 焦化裝置給料

B: 低到中等溫度范圍下高壓 - 推薦使用HTHP密封



典型應用

• 壓縮機和有關的氣液分離器與滌氣器

• 反流／重沸器

• 脫丁烷塔

• 脫丙烷塔A類與B類典型案例

• 向您推薦只帶有單根導波桿的5301型雷達液位計產品，該系列產品的可選代碼為“4A”或者“5A”。如果需要，產品中應包括定心環。

• 可以在旁通管中使用撓性導波桿。如果使用了撓性導波桿，應選用輕重量型（W2）和定心圓盤。這有助于使下門閥值范圍達到最低。

• 溫度影響：

- 在高溫應用條件下，應使用高溫高壓密封。最高溫度可達到750 °F（400°C）。

- 在高壓中等溫度應用條件下，應使用高壓密封。

- 使用選擇碼為“Sx”的金屬定心圓盤。

• 在極低信號強度應用條件下，建議啟動導波桿末端探測功能（PEP）變送器固件功能。

• 絕緣旁通管來減少冷凝量。

注釋

在某些工藝中，由于流體太粘而不適合在旁通管中使用，例如減壓渣油塔。在這種情況下，推薦使用帶有嵌入式接頭的差壓變送器。

如果溫度低于300°F（150°C），并且壓力小于580psi（40 bar），可以使用標準罐密封來代替高壓密封。例如，適合將這種密封用在蒸餾塔的上部。

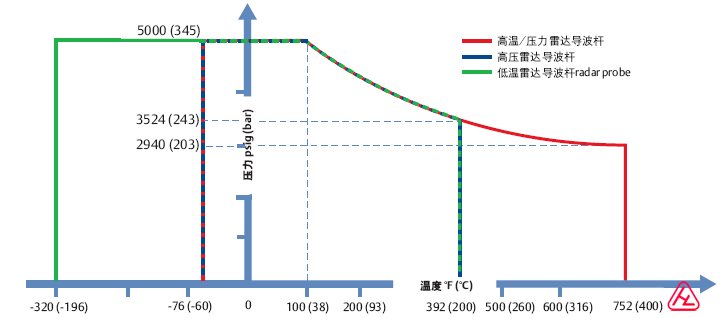

高溫高壓密封、高壓密封和低溫密封的溫度與壓力額定值關系曲線圖。
