一、鍋爐爐壁熱電偶概述：

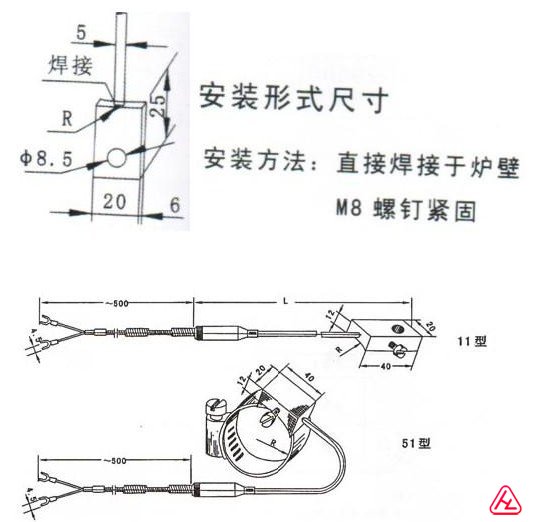

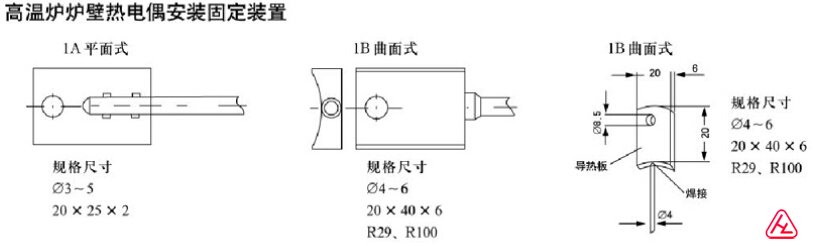

鍋爐爐壁熱電偶是采用Φ4、Φ5直徑的鎧裝元件作測溫探頭，引出線做成電纜狀，測量端用螺釘或焊接方法緊固在導熱板上（當采用熱電阻時，不準用氣焊法），而導熱板一面帶有與爐壁或管道相吻合的曲面，導熱板被焊接或箍在爐（管）壁上，通過導熱板的熱傳導，即可測得爐壁或其它圓柱面的表面溫度。合于電廠鍋爐爐壁，管壁及其它圓柱體表面測量。
二、鍋爐爐壁熱電偶技術參數：
精度等級：Ⅰ﹑Ⅱ級
公稱壓力：常壓
彎曲半徑：R≥5D
三、爐壁熱電偶規格及型號：
|
型號 |
分度號 |
測量范圍 |
插入方向 |
固定裝置 |
長度L（mm） |
附注 |
|
WRNT-11Z |
K |
0~800℃ |
沿管道軸向 |
焊接固定 |
3000 |
l、抱箍半徑或?qū)岚迩姘霃?/span>:R=29或R=100; |
|
WRNT2-11Z |
4000 |
|||||
|
WRET-11Z |
E |
0~600℃ |
6000 |
|||
|
WRET2-11Z |
8000 |
|||||
|
WRNT-11J |
K |
-200~500℃ |
沿管道徑向 |
10000 |
||
|
WRNT2-11J |
15000 |
2、導熱板材料:1Crl8Ni9Ti; |
||||
|
WRET-11J |
E |
0~800℃ |
20000 |
|||
|
WRET2-11J |
25000 |
|||||
|
WRNT-51Z |
K |
0~600℃ |
沿管道軸向 |
抱箍固定 |
|
|
|
WRNT2-51Z |
|
|||||
|
WRET-51Z |
E |
-200~500℃ |
|
3、熱響應時間:接殼式偶Υ0.5≤0.8秒;絕緣式偶Υ0.5≤2.5秒。 |
||
|
WRET2-51Z |
|
|||||
|
WRNT-51J |
K |
0~800℃ |
沿管道徑向 |
|
||
|
WRNT2-51J |
|
|||||
|
WRET-51J |
E |
0~600℃ |
|
|||
|
WRET2-51J |
|
|
型 號 |
分度號 |
測溫范圍℃ |
測量端形式 |
規 格 |
|
|
Lmm |
L1mm |
||||
|
WRNK-191M |
K |
0—800 |
絕緣式 |
1000 |
1000 |
|
WRNK2-191M |
2000 |
2000 |
|||
|
WREK-191M |
E |
0—600 |
4000 |
4000 |
|
|
WREK2-191M |
5000 |
5000 |
|||
|
WRNK-192M |
K |
0—800 |
接殼式 |
8000 |
8000 |
|
WRNK2-192M |
15000 |
15000 |
|||
|
WREK-192M |
E |
0—600 |
25000 |
25000 |
|
|
WREK2-192M |
|
|
|||
1.熱電偶I級按協議訂貨http://szjp1069.cn/wd/2002.html
2.保護管材質為1Cr18Ni9Ti,其余材質根據協議訂貨.
