電機用埋置式熱電阻概述

熱電阻（簡稱熱電阻）適用于電機繞組及電機鐵芯測溫用鉑熱電阻作為溫度傳感器與顯示儀表配套，測量電機中繞組或定子鐵芯的溫度，也適用于有類似測溫要求的其它機械裝置，安裝特別簡單，直接顯示出線圈的實際工作溫度。

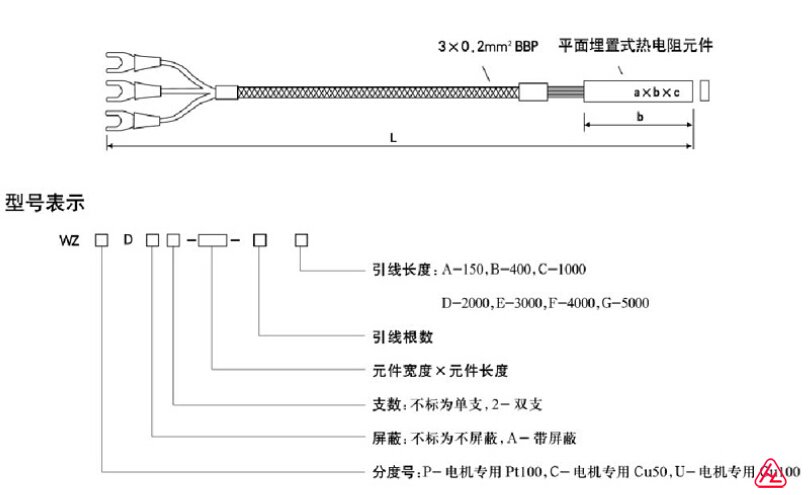

電機用埋置式熱電阻型號
　　熱電阻分為普通型(WZPD)、屏蔽型(WZPDA)訂貨時需注明，如有特殊要求可與本公司商量訂制。

◆ 基本技術參數(shù)
　　熱電阻為連續(xù)工作時，防護等級為IP65。
　　熱電阻的常溫絕緣電阻大于100M Ω。
　　熱電阻的上限溫度絕緣電阻大于10MΩ。

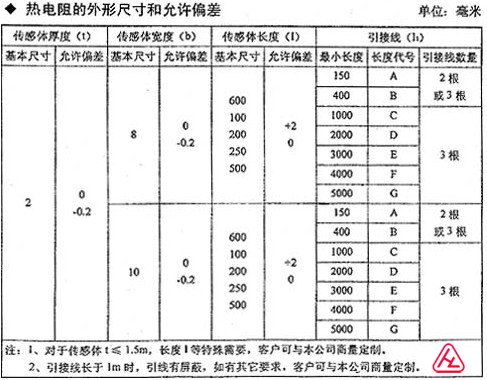

　　基本參數(shù)表
　　表1  http://szjp1069.cn/wd/2005.html

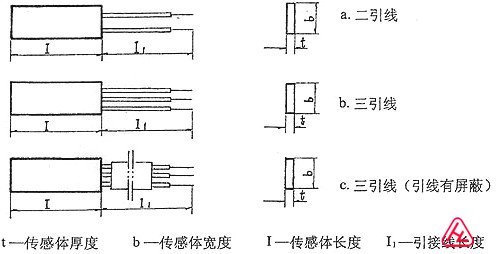

◆ 熱電阻的外形和尺寸符號（圖1）

圖1 熱電阻外形和尺寸符號

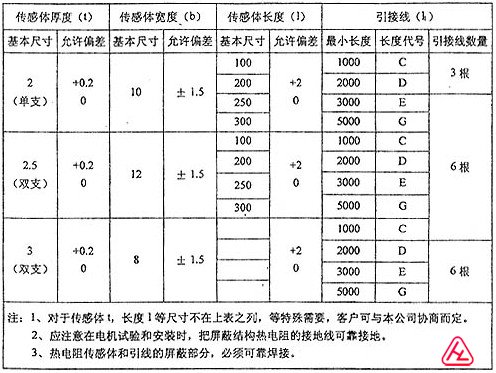

◆ 屏蔽結構外形尺寸和允許偏差

◆ 屏蔽結構外形尺寸和允許偏差

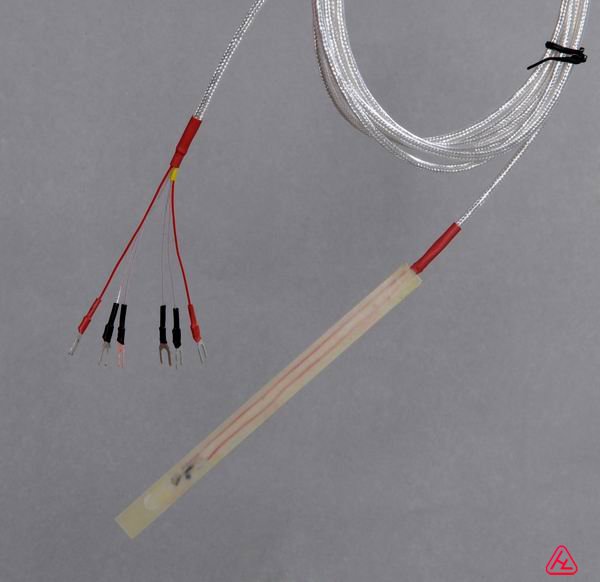

單PT100                                                                   雙PT100
