一、 熱套熱電偶應用
本公司生產的熱套熱電偶適合于蒸汽管道、鍋爐及其他對溫度、壓力、流速有所要求的場合。
二、熱套熱電偶主要技術參數
電氣出口：M20×1.5,NPT1/2
連接尺寸：M20×1.5,NPT1/2
防護等級：IP65

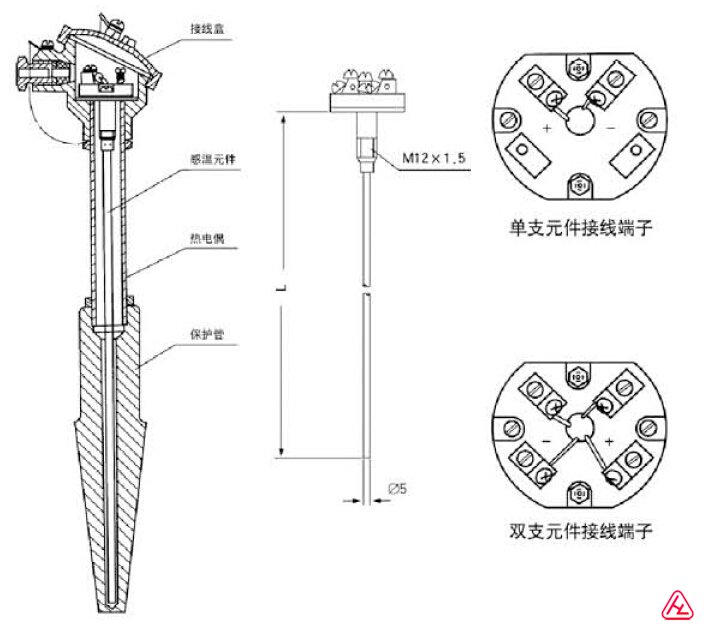

三、熱套式熱電偶
熱套式熱電偶主要用于測量蒸汽管道及鍋爐的溫度。熱電偶采用熱套式保護管，與電偶芯可快速分離的方式，使用時，用戶可將熱套焊接或螺紋固定在主設備上，然后，將熱電偶旋入就可工作。它的優點是提高的保護管的工作壓力和使用壽命，又便于熱電偶維護或更換，目前這種結構形式被廣泛采用。
熱套式保護管采用特種工藝的深盲孔加工技術，端部壁厚均勻又不用焊接，即不存在因焊接應力產生的材料晶粒長大問題，使熱套具有較高的機械強度和抗蝕性。http://szjp1069.cn/wd/1992.html
全系列產品均采用鎧裝測溫元件，故國內其他廠生產屬裝配式元件結構的產品，我公司為鎧裝元件結構。
熱套式熱電偶根據所使用的工作壓力、溫度和流速的不同，具有幾種相應的結構和安裝形式，用戶可根據使用情況來自由選擇。同時，該產品裝上變送器后，不僅能節省了補償導線，而且溫度變送器輸出4～20mA的標準信號，增強了抗干擾能力。
熱套式熱電偶
|
名稱 |
型號 |
分度號 |
測量范圍 |
公稱壓力 |
流速 |
保護管材料 |
附注 |
|
單支熱電偶 |
WRNR-01 |
K |
0～600℃ |
≤29.4MPa |
≤100米/秒 |
0Cr18Ni12Mo2Ti |
－ |
|
WRER-01 |
E |
1Cr18Ni9Ti |
|||||
|
雙支熱電偶 |
WRNR2-01 |
K |
|
||||
|
WRER2-01 |
E |
|
|||||
|
一體化熱電偶 |
WRNRJ-01 |
K |
0～600℃ |
≤29.4MPa |
≤100米/秒 |
0Cr18Ni12Mo2Ti |
用戶根據需要選擇變送器量程 |
|
WRERJ-01 |
E |
1Cr18Ni9Ti |
高溫高壓熱電偶
|
名稱 |
型號 |
分度號 |
測量范圍 |
公稱壓力 |
流速 |
保護管材料 |
插入長度l1×l(mm) |
|
|
單支熱電偶 |
WRNR-13 |
K |
0～600℃ |
≤29.4MPa |
≤100m/s |
0Cr18Ni12Mo2Ti |
150×50 |
200×5 |
|
WRER-13 |
E |
1Cr18Ni9Ti |
200×100 |
250×100 |
||||
|
雙支熱電偶 |
WRNR2-13 |
K |
|
250×150 |
300×150 |
|||
|
WRER2-13 |
E |
|
|
|||||
中溫中壓熱電偶
|
名稱 |
型號 |
分度號 |
測量范圍 |
公稱壓力 |
流速 |
保護管材料 |
插入長度l1×l(mm) |
|
單支熱電偶 |
WRNR-14 |
K |
0～340℃ |
≤29.4MPa |
≤30m/s |
0Cr18Ni12Mo2Ti |
50 |
|
1Cr18Ni9Ti |
100 |
||||||
|
|
150 |
||||||
|
WRER-14 |
E |
|
200 |
||||
|
雙支熱電偶 |
WRNR2-14 |
K |
|
250 |
|||
|
WRER2-14 |
E |
|
300 |
低溫低壓熱電偶
|
名稱 |
型號 |
分度號 |
測量范圍 |
公稱壓力 |
流速 |
保護管材料 |
插入長度l1×l(mm) |
|
單支熱電偶 |
WRNR-15 |
K |
0～260℃ |
≤2MPa |
≤9m/s |
0Cr18Ni12Mo2Ti |
50、100 |
|
1Cr18Ni9Ti |
150、200 |
||||||
|
|
250、300 |
||||||
|
WRER-15 |
E |
|
350、400 |
||||
|
雙支熱電偶 |
WRNR2-15 |
K |
|
450、500 |
|||
|
WRER2-15 |
E |
|
|||||
|
注：1、常規產品H＝150mm，當產品用于冷凝器時，H=2000或2500mm； |
|||||||
