一、壓簧固定熱電偶應用
本公司生產的壓簧固定熱電偶適合于塑料、輕紡及食品等行業測溫。該產品采用彈性壓緊裝置，使測量端緊貼被測物表面。
二、壓簧固定熱電偶結構原理
WR-T-01 型熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與顯示測量儀表的聯接方法均與一般熱電偶相同。

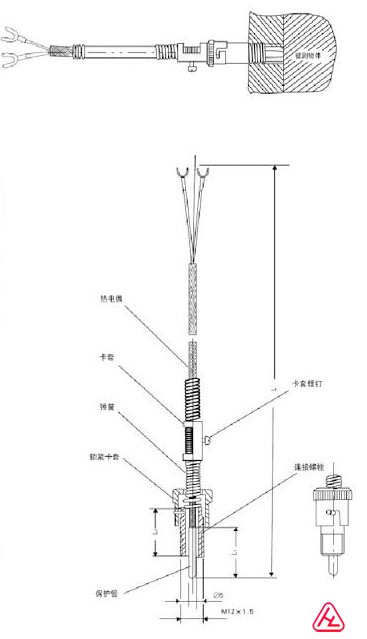

WR-T-01型熱電偶的結構如圖所示,由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。
http://szjp1069.cn/wd/1988.html
三、壓簧固定熱電偶型號及規格
|
型號 |
分度號 |
測溫范圍 ℃ |
熱響應時間 t0.5s |
保護管材料 |
|
|
WRET-01 |
E （ EA-2 ） |
0～400 |
< 5 |
不銹鋼 |
|
|
WRNT-01 |
K （ EU-2 ） |
0～400 |
|||
|
規格 |
|||||
|
總長 Lmm |
保護管L1mm |
連接螺栓L2mm |
|||
|
1000 |
30 |
35 或 70 |
|||
|
1500 |
30 |
||||
|
2000 |
30 |
||||
|
2500 |
30 |
||||
|
3000 |
30 |
||||
|
3500 |
30 |
||||
|
4000 |
30 |
||||
|
1000 |
60 |
||||
|
1500 |
60 |
||||
|
2000 |
60 |
||||
|
2500 |
60 |
||||
|
3000 |
60 |
||||
|
3500 |
60 |
||||
|
4000 |
60 |
||||
