一、安裝說明

    本軟件每套只保證在一臺計算機上使用。

  二、安裝步驟：

1、將“節流裝置設計計算.EXE”拷到硬盤任一目錄，即可運行。
  (建議操作系統為WINXP(SP2),顯示器1024 X 768。)
2、打印PDF文檔需安裝AdbeRdr 6.0以上的版本，此PDF文檔閱讀器網上可免費下載。安裝AdbeRdr 后再安裝pdfFactory Pro虛擬打印機。（可提供FppPro251及注冊機,在打印機pdfFactory Pro屬性中"關于"中注冊,如不注冊,會在生成的文檔內有"用試用版創建"字樣）
打開打印機pdfFactory Pro屬性，選取“高級”-“打印機默認值”-“安全策略”-以下項打鉤：
                  “使用 PDF 安全策略”
                  “從文檔中復制文本和圖像”
                  “更改文檔”
                  “添加或改變文檔中的注釋和表單區域”
   通過以上設置，打印的PDF文檔即不可被更改。

 對打印出來的文檔中廠名、地址等要更改的部分請修改后發傳真。
 （更改后的“節流裝置設計計算.EXE”復蓋原節流裝置設計計算.EXE即可）

   三、操作說明

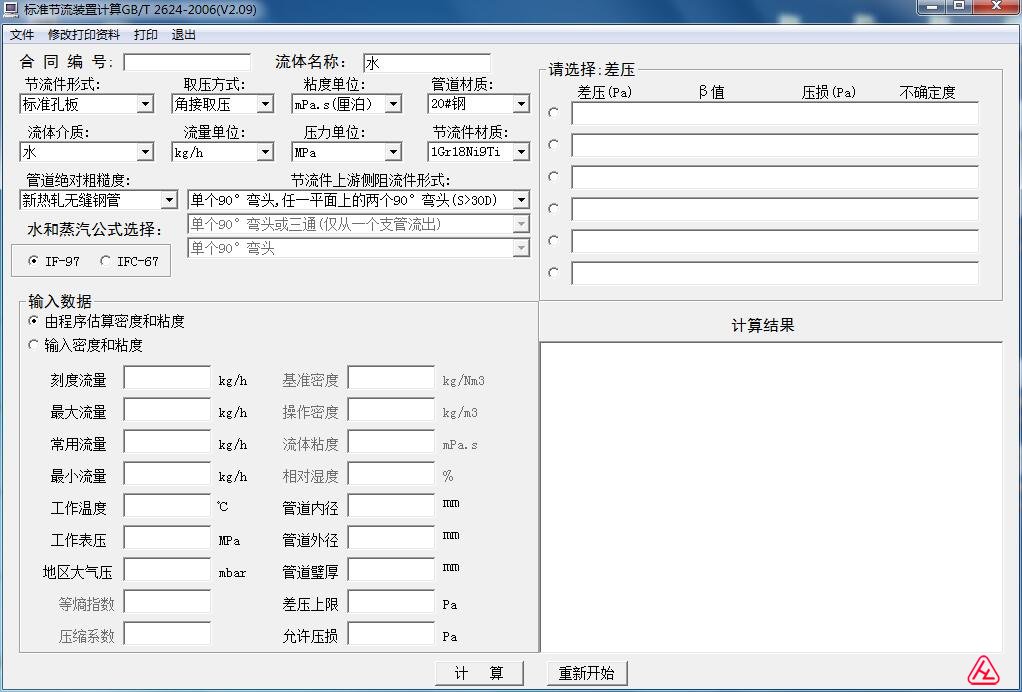

運行“節流裝置設計計算.EXE”，進入設計計算介面：

1、選�。▏�家��(biāo)準）節流裝置設計計算：進入計算介面。
   包括 標準部分：
        角接取壓標準孔板
        法蘭取壓標準孔板
        徑距取壓標準孔板
        角接取壓標準噴嘴（ISA 1932　噴嘴)
        徑距取壓長徑噴嘴
        均壓環取壓文丘利噴嘴
        均壓環取壓經典文丘利管
   其它：
        四分之一園孔板（又稱四分之一園噴嘴）
        園缺孔板
        偏心孔板

2、選取（新增其它）節流裝置設計計算：進入計算介面。
   包括 角接取壓小孔板
        法蘭取壓小孔板
        雙重孔板
        錐形入口孔板
        端頭入口節流件
        笛形均速管(阿牛巴 )
        機翼測風裝置
        雙重文丘利管

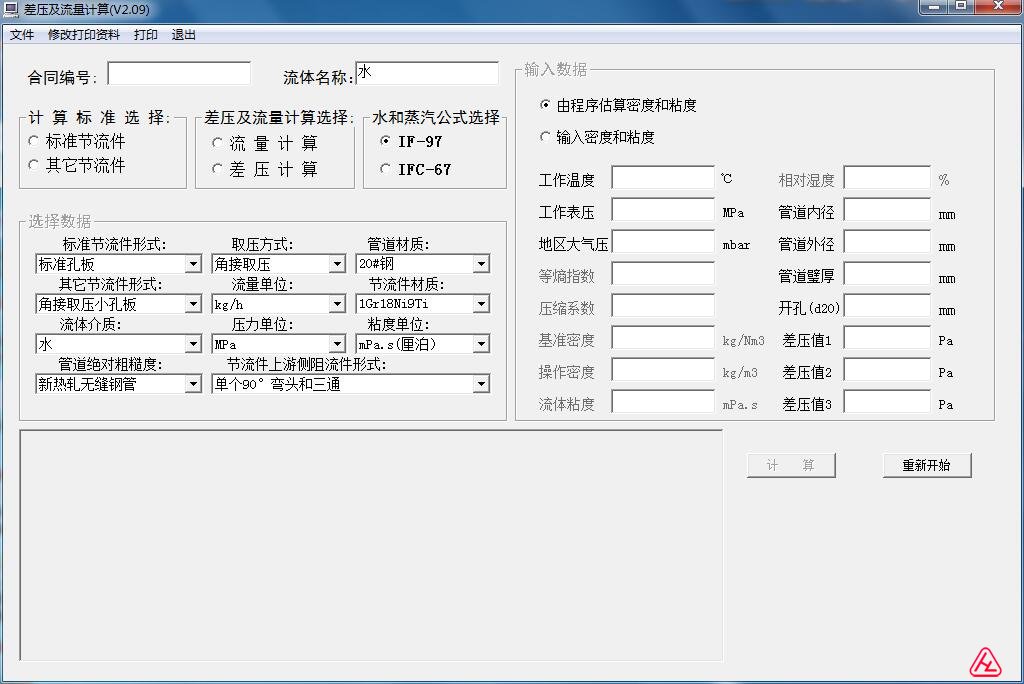

 3、差壓與流量計算：
       當實際工況參數與設計參數不符時，
       可計算 1、 2、中節流件在使用中根據實際參數，已知差壓求出對應流量值。并可根據流量上限值求出對應的差壓上限值，供調整差壓計上限值用。
4、節流件形式、取壓方式、粘度單位、管道材質、流體介質、流量單位、壓力單位、節流件材質、管道絕對粗糙度、節流件上游側阻力件形式：由下拉項選取。
其中 流體介質：分氣體、飽和蒸汽、過熱蒸汽、飽和水、水和液體。
     管道材質和節流件材質除列出的以外還可以輸入其它材質，但要輸入對應溫度內的線脹系數。

5、輸入數據
     常用的氣體有：已有24種；以及飽和蒸汽、過熱蒸汽、飽和水、水可由程序計算密度和粘度，也可輸入密度和粘度。
     水和蒸汽按國際上公認的IF97公式(保留IFC-67公式，供選用)
 其它氣體及液體，要輸入密度和粘度。
    刻度流量、工作溫度、工作壓力、管道內徑（或外徑及壁厚）為必須輸入項。

a、選擇 由程序計算密度和粘度：
          飽和蒸汽：工作溫度、工作壓力只能輸入其中一項。
          氣體可輸入地區大氣壓（毫巴）、相對濕度。
          有相對濕度輸入時，相對濕度有對應的狀態：
          0℃----------指0℃標準狀態下（101.325kPa)測得的數值。
          對應溫度℃---指在此溫度℃（101.325kPa)測得的數值。
          工作狀態-----在工作溫度、工作壓力時的數值。

  b、選擇 輸入密度和粘度：
         氣體需輸入：地區大氣壓、等熵指數、壓縮系數、相對濕度、流體粘度。
                     密度可輸入基準密度或操作密度或分子量，基準密度輸入時應注意要選擇對應的狀態。
         飽和蒸汽、過熱蒸汽、飽和水、水和液體需輸入流體密度和粘度。

         有壓損要求可輸入允許壓損。
         差壓上限可以輸入也可由程序計算選取。

6、介面上輸入數據確認無誤后再點擊“數據確定”
    點擊“計算”，即顯示計算結果。
   （沒有輸入差壓上限時點擊“計算”，會提供6項差壓值，供選擇用。）
    如數據有誤無法計算會有提示，請更正后再計算 。

7、打印
   根據要打印的文檔要求，可填寫需打印的合同號、訂貨單位等。
   直接打印應選擇打印機，或?qū)⑴渲玫拇蛴�機設置為默認打印機。
   要打印成PDF文檔，應選擇pdfFactory Pro虛擬打印機。
  （選擇虛擬打印機與其它打印機之間切換時，應先退出計算再重新進入計算）

8、存取數據文件
      計算好的數據可以保存，（可先設定一個專存數據的目錄）
      點擊“文件”中“保存”，選好目錄，輸入文件名， 點擊“保存”
   取數據文件
      點擊“文件”中“打開”，選好目錄及文件名， 點擊“打開”

9、“計算”后及“打開”數據文件后要修改數據：可修改上述“ 5、輸入數據” 中的數據。
   如要修改上面“4、節流件形式、取壓方式、流體介質”的內容，應點擊“重新開始”
   遇到計算出錯，可全部退出后再重新進入。
