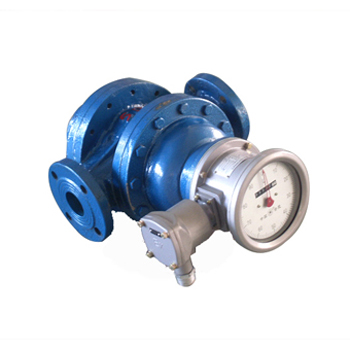

HLLT系列螺旋轉子流量計

一、螺旋轉子流量計概述：

螺旋轉子流量計（以下簡稱流量計）是用于管道中液體流量的測量和控制的精密儀表。 流量計可以選用不同的材料制造，廣泛應用于石油、化工、輕工、商業和科研等部門，特別 適用于原油、精煉油、輕烴等工業液體的計量，是目前國內最新一代容積式流量計。

該流量計裝有指針、字輪計數器、可指示出流量的累積量，帶回零裝置的計數器還可以 指示出單次累計，并可輸出電脈沖信號，供二次儀表或計算機檢測，作自動控制和數據處理 等用。

二、螺旋轉子流量計特點：

1、測量精度高、流量范圍寬、重復性好。

2、螺旋轉子轉動均勻、震動小、壽命長。

3、對被測液體的粘度變化不敏感。

4、結構簡單、外形尺寸小、重量輕。

5、安裝容易。 型號命解釋

三、工作原理及結構：

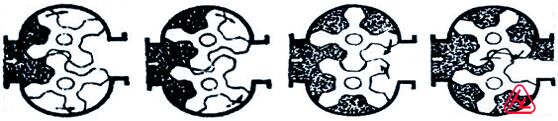

本流量計屬容積式流量計，它是以螺旋轉子（測量元件）的空槽部分和計量 箱內壁組成一封閉空腔（見圖中陰影部分）作為測量室，轉子每轉一周可輸 出 8 倍空腔的容積，因此，流體的流量正比于螺旋轉子的轉速，將轉子轉數 的累計轉化為流體流量的計量（見圖）。

三：主要技術參數：

1. 公稱通徑：25、40、50、80、100、150、200、250、300。

2. 允許基本誤差（%）：±0.5、±0.2。

3. 重復性誤差（%）：0.5 級為 0.17（0.5 級）、0.2 級為 0.07。

4. 允用工作壓力（Mpa）：1.6、2.5、4、6.4。

5. 被測介質溫度（℃）：－40～+60、－40～+120、100～300。

6. 被測介質粘度（Mpa·s）:0.6～200。

7. 防爆等級：dⅡBT4、iaIICT4（說明：本廠的信號遠傳流量計分普通型和防爆型）。

8. 管道法蘭標準：HG20592－90、JB/T79.1-94。

9.主要材質：不銹鋼、鑄鋼、316（即 0Cr17Ni12Mo2汽油介質用不銹鋼軸承，高溫介質用高溫軸承。

四、流量計流量范圍（0.5 級流量計）：

1.如流量計選用準確度為 0.2 級，流量下限按表 1 下限×2 求得。

2.當被測介質溫度在+100～300℃時，其最大流量乘以系數 0.8 求得。

五、信號輸出：

信號遠傳流量計內裝有光電藕合脈沖發訊器 4-20mA 電流輸出信號，其技術特性如下：

1、輸入電壓：12VDC、24VDC（直流電壓是由本廠配用的二次儀表的穩壓電源或用戶系統內的12V或24V 直流電源供給）；

2、信號頻率：0～2500 Hz；            3、信號幅值：≥7V；

4、信號波形：脈沖方波；              5、工作電流：〈30Ma；

6、負載電阻：≥10kΩ ；              7、傳輸距離：〈1000m；

8、工作溫度：－20～+70℃；           9、環境條件：－20～+45℃、相對濕度≤95%；

10、電流輸出負載變化：0-800Ω ； 發訊儀表系數

六．螺旋轉子流量計選型：
