HLZB玻璃轉子流量計
一、玻璃轉子流量計原理
玻璃轉子流量計的主要測量元件為一根小端向下、大端向上并垂直安裝的錐形玻璃管及在其內可以向下移動的浮子。當流體自下而上流經錐型玻璃時，在浮子上、下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力、浮力及粘性力三者的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度就是流體的流量。
二、玻璃轉子流量計結構性能特點
LZB系列玻璃轉子流量計主要由錐形玻璃管、浮子、上基座、下基座、上止檔、下止檔、支承板、外罩、密封圈等組成。均采用法蘭接（法蘭接GB2555—81鑄鐵法蘭規定）。通徑
LZB—F耐腐型玻璃轉子流量計主要由玻璃錐管、浮子、上基座、下基座、上止檔、下止檔、支承板、前后罩殼、密封圈隔膜組成，均采用法蘭連接（法蘭按GB2555—81鑄鐵法蘭規定）。其結構如上圖所示。 HLZB—F型通徑為Φ80、Φ100的耐腐蝕流量計的浮子帶導桿，使浮子上、下移動穩定并保護錐型玻璃管以免碰損。耐腐流量計與介質接觸的零件采用了高級防腐材料，因此具有良好的耐腐蝕性能，在各種腐蝕性介質的流量測量中，十分可靠有效。
三、產品選型
|
玻璃轉子流量計 |
||||||||
|
通徑 |
型 號 |
測量范圍 |
椎管長度 |
精度等級 |
允許被測液體狀態 |
|||
|
DN(mm) |
水 |
空 氣 |
LZB/LZJ |
LZB-()F |
溫度（℃） |
壓力 |
||
|
|
|
（MPa） |
||||||
|
2 |
LZB-2 |
0.4~4ml/min |
6~60ml/min |
160 |
1.5:2.5 |
2.5:4 |
-20~+120 |
≤1 |
|
0.6~6ml/min |
10~100ml/min |
|||||||
|
1.0~10ml/min |
16~160ml/min |
|||||||
|
1.6~16ml/min |
25~250ml/min |
|||||||
|
3 |
LZB-3 |
2.5~25ml/min |
40~400ml/min |
|||||
|
4~40ml/min |
60~600ml/min |
|||||||
|
6~60ml/min |
100~1000ml/min |
|||||||
|
10~100ml/min |
160~1600ml/min |
|||||||
|
4 |
LZB-4 |
(1~10)L/h |
(16~160)L/h |
|||||
|
LZB |
(1.6~16)L/h |
(25~250)L/h |
||||||
|
|
(2.5~25)L/h |
(40~400)L/h |
||||||
|
6 |
LZB-6 |
(2.5~25)L/h |
(40~400)L/h |
|||||
|
LZJ-6 |
(4~40)L/h |
(60~600)L/h |
||||||
|
LZJ |
(6~60)L/h |
(100~1000)L/h |
||||||
|
10 |
LZB-10 |
(6~60)L/h |
(100~1000)L/h |
2.5 |
≤0.6 |
|||
|
LZJ-10 |
(10~100)L/h |
(160~1600)L/h |
||||||
|
LZJ |
(16~160)L/h |
(250~2500)L/h |
||||||
|
15 |
LZB-15 |
(16~160)L/h |
(0.25~2.5)m³/h |
350 |
||||
|
LZJ |
(25~250)L/h |
(0.4~4)m³/h |
||||||
|
|
(40~400)L/h |
(0.6~6)m³/h |
||||||
|
25 |
LZB-25 |
(40~400)L/h |
(1~10)m³/h |
|||||
|
LZJ |
(60~600)L/h |
(1.6~16)m³/h |
||||||
|
|
(100~1000)L/h |
(2.5~25)m³/h |
||||||
|
40 |
LZB-40 |
(160~1600)L/h |
(4~40)m³/h |
430 |
||||
|
LZJ |
(250~2500)L/h |
(6~60)m³/h |
||||||
|
50 |
LZB-50 |
(0.4~4)m³/h |
(10~100)m³/h |
450 |
||||
|
LZJ |
(0.6~6)m³/h |
(16~160)m³/h |
||||||
|
80 |
LZB-80 |
(1~10)m³/h |
(50~250)m³/h |
500 |
≤0.4 |
|||
|
LZB |
(1.6~16)m³/h |
80~400)m³/h |
||||||
|
100 |
LZB-100 |
(5~25)m³/h |
(120~600)m³/h |
|||||
|
LZB |
(8~40)m³/h |
(200~1000)m³/h |
||||||
四、轉子/浮子流量計安裝
1、流量計必須安裝在垂直位置上（流量計中心線與鉛垂直線的夾角不超過
2、為便于在使用過程中更換零件，流量計安裝時，它的周圍應留有足夠的空間。

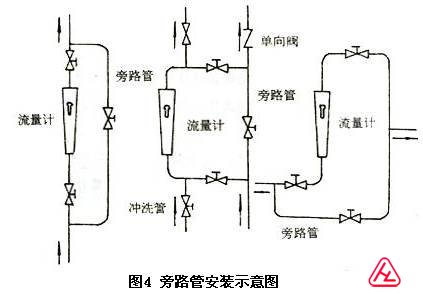

3、為檢修、修理、更換流量計和清洗管路的需要，推薦流量計安裝時按圖4所示的方式安裝旁路管。
4、流量計上游應安裝閥門，在下游5～10倍公稱通徑處安裝調節流量的節流閥。
5、為防止管路中的回流或有水錘作用損壞流量計，可在流量計下流閥門之后安裝單向逆止閥。
6、DN2-DN10為軟管連接。
7、如被測流體含有較大顆粒雜質或臟物，應根據需要在流量計上游安裝過濾器。圖4 旁路管安裝示意圖
8、如被測流體是脈動流，造成浮子波動不能正確測量時，流量計上游的閥門應全開。并設置適當尺寸的緩沖器和定值器，以防止由于壓力過分下降而能引起的回流和消除脈動沖。
1、流量計使用時，應緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。流量計停止工作時，應先緩慢關閉流量計上游閥門，然后再關閉流量計的流量調節閥。
2、使用時應避免被測流體壓力的急驟變化。
3、按圖1所示的浮子讀數邊讀邊數。
4、浮子的工作直徑（讀數邊）如有損傷，應重新標定。
5、使用中的流量計，如發現有滲漏，應均勻地緊固壓蓋螺栓（或壓緊帽），此時應避免過分緊固而夾碎錐管。若上述方法不行，一般是密封填料失效，應更換錐管密封填料。
6、更換密封填料、錐管或浮子時，先拆下外罩，小心均勻地松開壓螺栓（或壓緊帽），然后拆下支承板和上、下基座。在上述過程中，切勿用力過大，同時在拆下基座時要托住錐管，以免碰損錐管及浮子。
7、如錐管和浮子沾污、應及時清洗。
8、被測流體的狀態（密度、溫度、壓力、粘度等）與流量計分度狀態不同時，必須對示值進行修正。
