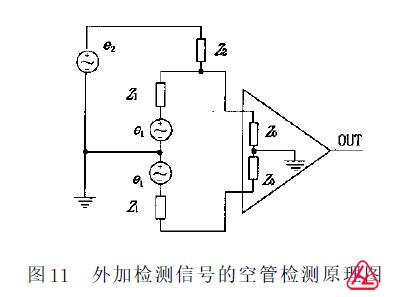

智能電磁流量計附加激勵的空管檢測方法這種方法也稱為相對電導率法，其特點是由電極上引入一個有一定幅度及內阻的交流干擾激勵，如圖11所示.圖中e2及Z2分別為附加激勵源及其內阻阻抗.e1和Z1分別是傳感器的流量信號和對應的流體阻抗.顯然,為了保證放大器對流量信號的高輸入阻抗,必須使Z2的直流阻抗接近于無窮大.因此實際的激勵源e2必須經隔直電容才能加到傳感器電極上.顯然,這種附加激勵方法的空管檢測時間必須與正常勵磁周期時間分開。

考慮空管檢測時間是獨立的，于是e2對放大器的輸入輸入Vm可表示如下
Vm=Z1/(Z1+Z2)e2

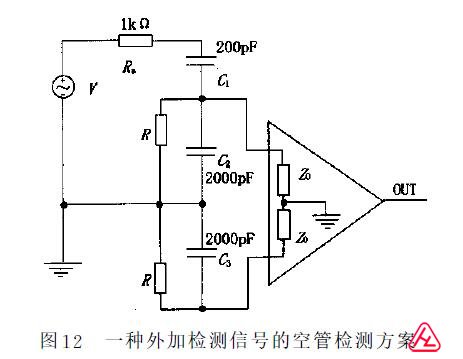

由于在智能電磁流量計傳感器和放大器環節中附加了激勵及其電子器件,器件參數與空管檢測的關系是值得分析的。圖12是一個實際的附加了激勵的原理圖。其中R是流體電阻,C1是激勵源與傳感器電極及其放大器輸入的隔直電容,C2是信號電纜的對地電容.

圖12中,選通常的空管檢測的激勵源頻率為f=2000Hz(實際激勵信號一般采用脈沖型)、信號電壓V=5V(Vp-p)、耦合電容C1=200pF、信號內阻Rs=1KΩ的實際參數來進行分析。考慮RS較小,在計算中可以忽略,并把R和C2作為與被測流體和線纜長度有關的變量,對于放大器輸入Vm有:

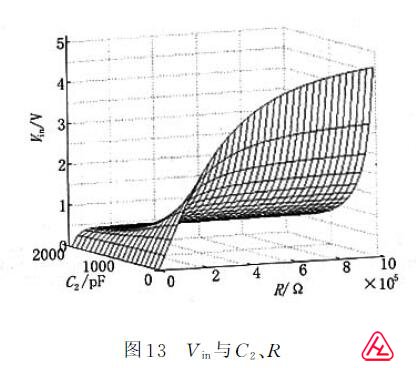

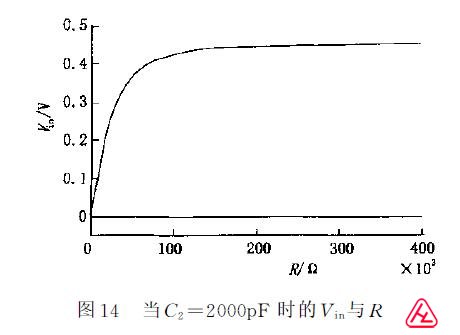

從圖中可以看到!當C2為零時VM對R的變化敏感.而C2略有增大,VM隨R變化的敏感性將大幅減小.這說明隨著C2的增大,Vm對r變化的分辨能力降低.若傳感 器信號線長度為20m,每個信號線屏蔽地線的電容約有2=2000pF.由圖14可見這時vM對流體電導率變化的范圍及其分辨能力將明顯減小.

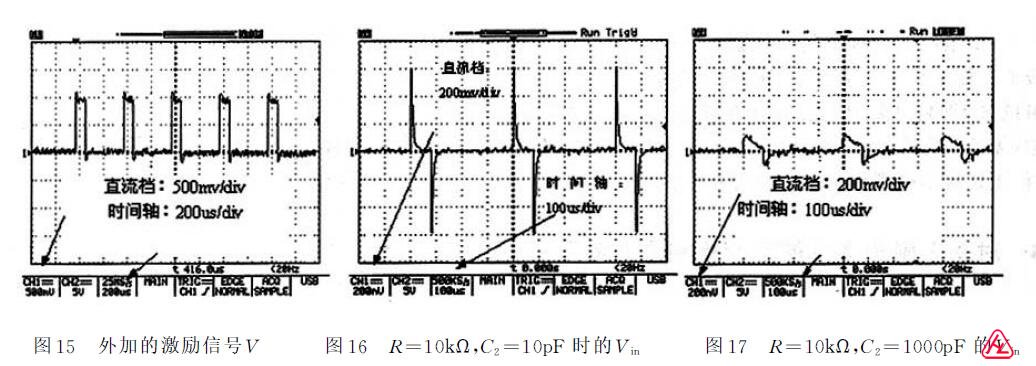

圖15~17是采用上述方法進行試驗得到的vM,從圖中可以看出C2對信號的影響與前面的分析一致.

根據以上的分析,附加激勵的空管檢測方法是從流體相對電導率的變化來判斷智能電磁流量計價格傳感器空管狀態,這種方法用附加激勵的方法避開了直接分析傳感器空管狀態信號的技術問題.但在方法和技術上會對流體的最小電導率和信號電纜長度有一定的限制,這種方法在一定應用范圍內的空管檢測能力是非常有效的.通常,采用這種空管檢測方法的產品對流體電導率有至少大于20US/CM要求
