 四氟型渦街流量計
一、四氟型渦街流量計原理介紹
智能渦街流量計在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，智能渦街流量計這種旋渦稱為卡曼渦街，如圖(一)所示。旋渦列在旋渦發生體下游非對稱地排列。智能渦街流量計設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:
       f=StV/d                 公式(1)
式中：f－發生體一側產生的卡門旋渦頻率
　　  St－斯特羅哈爾數（無量綱數）
　　  V－流體的平均流速     d－旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數


在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）
　    K＝N/Q（1/m³）              公式（2）
式中：K＝儀表常數（1/m³）。   N＝脈沖個數        Q＝體積流量（m³）
二、海聯儀表四氟型渦街流量計介紹
四氟型渦街流量計是我公司根據電磁流量計內襯四氟材料的構造開發的新型渦街流量傳感器，整個探頭，導流管體全部由四氟材料加工而成，導流管體外套一個304不銹鋼的導流管，這樣是流量探頭內承受一定的壓力，四氟型渦街流量計采用接觸式安裝的結構，因?yàn)榧庸こ煞ㄌm連接的渦街成相對較高，同時有一定的難度，加工成夾持型，對現場安裝也是非常方便的，因?yàn)橐话阌玫剿姆�型渦街流量計的介質都是有腐蝕性的，管道材質多采用四氟管或者PPR管等等，這種四氟或PPR的法蘭也很多。
  有機化工類產品，因其有強的腐蝕性，同時又不具有導電性，四氟型渦街流量計的出現，給有機化工內產品流量測量帶來了福音，填補了像智能電磁流量計，液體渦輪流量計，孔板流量計等這些產品無法應用場合的空白。

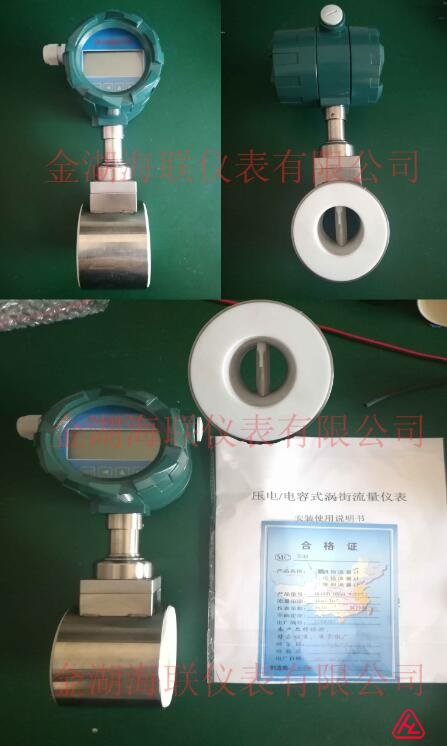

三、下面就帶大家一起來看看我公司海聯儀表的四氟型渦街流量計的產品細節圖片
