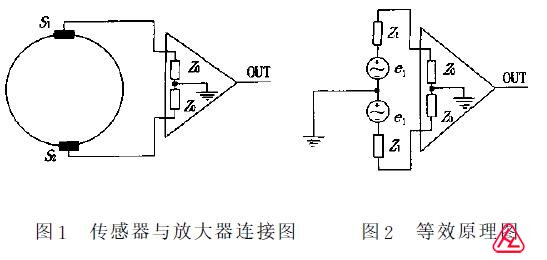

由智能電磁流量計（兩電極）傳感器與信號擴大器組成如圖1所示信號丈量聯系。其間S1，S2分別為兩個電極，其等效原理如圖2，所示’電路為對稱結構，圖中e1和Z1分別是傳感器的流量信號和對應的流體阻抗，Z0為擴大器的輸入阻抗’

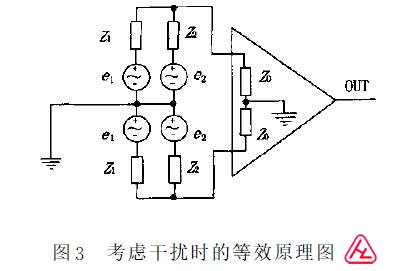

在通常狀況下，傳感器體系和信號擴大部分不能做到徹底屏蔽，這樣智能電磁流量計價格電極的輸出信號中除了流量信號外還將疊加由空間電磁場構成的攪擾。圖3是考慮攪擾時的等效原理圖，其間e1、Z1和Z0.的含義與圖2所示相同，e2為空間電場在電極上發生感應電勢的攪擾,Z2為攪擾e2的等效內阻阻抗。



在傳感器滿管狀況下，應有 Z0>>Z1，Z0>>Z2 。對應流量信號e1和攪擾e2在擴大器構成輸入信號Vm


對于工頻電網發生的空間攪擾電磁場來說，攪擾源可等效為近場的感應電場攪擾，可視為一個高阻抗攪擾，因而在滿管狀況下有Z2>>Z1即

智能電磁流量計考慮空管時e1=0空管狀態下Z1和Z2可視為等量大阻抗。Vm可簡化為:

根據上述模型剖析，進行了相應的空管試驗
