HLUGB系列蒸汽流量計接開關電源接線圖

時間:2015-11-16 23:47來源:未知 作者:蒸汽流量計 點擊:次
HLUGB 系列蒸汽流量計接開關電源接線圖 首先我們準備了一只 AC220V 轉 DC24 的開關電源和一臺 DC24V 供電的 DN150 口徑的蒸汽流量計 DN150 蒸汽流量計 蒸汽流量計背面接線端子 分別為 I24V(A), I0V(B), 24V,0V,FOUT, 我們接前面的兩個端子 I24V(A), I0V(B) A

HLUGB系列蒸汽流量計接開關電源接線圖

首先我們準備了一只AC220V轉DC24的開關電源和一臺DC24V供電的DN150口徑的蒸汽流量計

蒸汽流量計

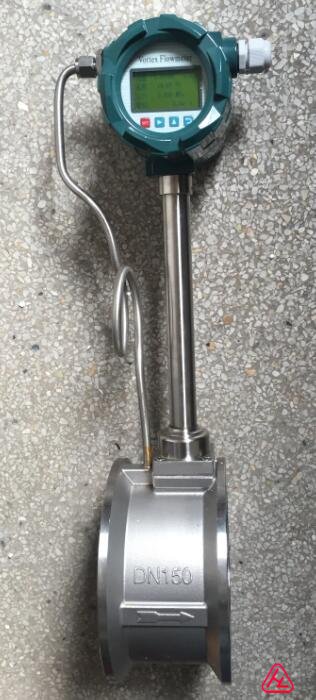

DN150蒸汽流量計

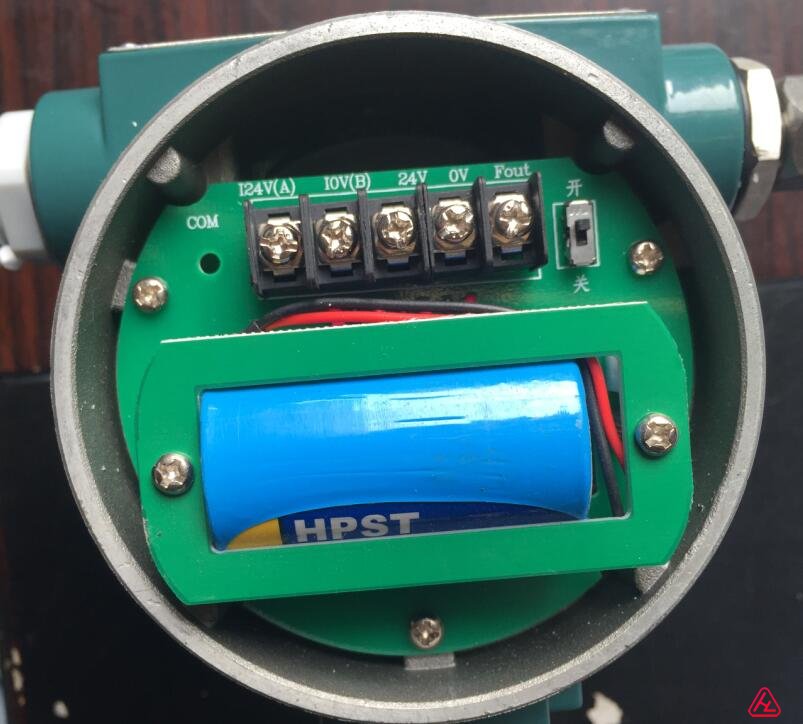

蒸汽流量計背面接線端子



分別為I24V(A),   I0V(B),     24V,0V,FOUT,我們接前面的兩個端子I24V(A),   I0V(B)

開關電源

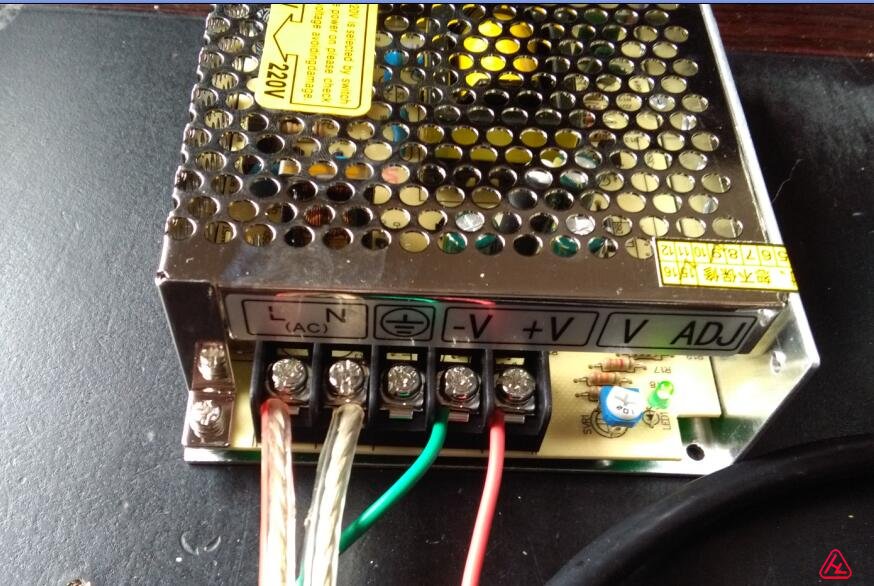

AC220V轉DC24的開關電源

接線端子分別為L,N,地，-V,+V




L,N,接AC220V，  -V,+V接蒸汽流量計

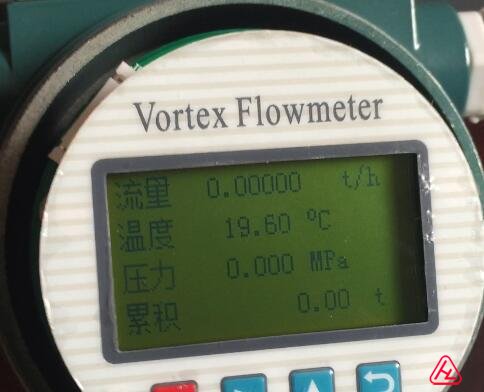

蒸汽流量計顯示畫面

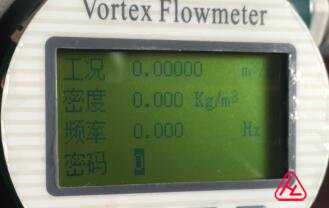

蒸汽流量計顯示畫面

因蒸汽流量計的版本不同，接線會有區別，有接線困難請致電本公司。
