一、熱式氣體質量流量計概述
熱式氣體質量流量計是利用熱傳導原理測流量的儀表。該儀表采用恒溫差法對氣體質量流量進行準確測量。具有體積小、數字化程度高、安裝方便，測量準確等優點。
傳感器部分由兩個基準級鉑電阻溫度傳感器組成。采用橋式環路，一個傳感器測量流量溫度，另一個傳感器維持高于流體溫度的恒溫差，可以在高溫和高壓條件下進行流量測量。
熱式氣體質量流量計具有如下技術優勢：
1.真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確�？傻玫綒怏w的質量流量或者標準體積流量。
2.寬量程比，可測量流速高至120Nm/s底至0.5Nm/s的氣體，可以用于氣體檢漏。
3.抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。
4.安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。（請參見安全注意事項）
5.數字化設計。整體數字化電路測量，測量準確、維修方便。
6.采用RS-485通訊，或HART通訊，可以實現工廠自動化、集成化。
二、熱式氣體質量流量計參數
測量介質：各種氣體(乙炔氣除外)
管徑范圍：DN10~4000mm
流速范圍： 0.5～120Nm/s
準 確 度：          ±1%
工作溫度：傳憨器：常溫型-10~+200度  高溫型:-lO～+350度 轉抉器：-20～+45度
工作壓力：介質壓力≤2.5MPa        介質壓力≤4Mpa
供電電源：一體機(DC 24V或者AC220v≤18w)分體式(AC220V≤l9W)
響應速度：l s
輸出信號：4-20mA(光電隔離，最大負載.500歐）RS-485（光電隔離），HART協議
管道材質：碳鋼、不銹鋼、塑料等
顯    示：一體型：四行漢字液晶顯示
顯示內容：質量流量、標況體積流量、累積流量、標準時間、累積運行時間，標準流速等
一次表防護等級：IP67
傳感器材質：不銹鋼、碳鋼
三、顯示面板

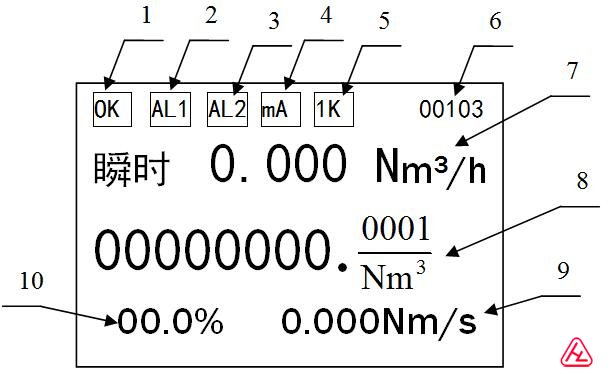

儀表上電時進行自檢，如果自檢異常，將顯示自檢錯誤界面（自檢界面說明參照自檢菜單），大約1～2秒后跳轉到主界面。否則將直接跳轉到主界面。主界面啟動后如下圖所示：




標簽1：儀表運行狀態實時顯示，如果正常顯示“OK”，故障顯示“ERR”
標簽2：報警通道1標識，顯示AL1表示通道1報警。
標簽3：報警通道2標識，顯示AL2表示通道2報警。
標簽4：儀表電流輸出溢出標志，如果電流輸出溢出顯示“mA”。
標簽5：為了方便顯示和讀取，累積流量超過10,000,000時儀表累積顯示數據要乘以1000后才是真正累積值。
標簽6：儀表通訊狀態信息顯示，前三位表示表號;第四位表示奇偶校驗位,0:無校驗;1:奇校驗;2:偶校驗;第五位表示波特率,0:1200;1:2400;2:4800;3:9600。
標簽7：瞬時流量值顯示，顯示最大值為9999999。
標簽8：累積流量顯示，顯示數值最大為8位。
標簽9：當前標流速顯示(標米/秒)。
標簽10：流量百分比
