楔形流量計是介紹

    楔形流量計是八十年代開始開始逐步走向?qū)嵱玫囊环N新型流量計，其檢測件是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此特別適合在石油、化工等行業中用于體積流量和質量流量的測量。


楔形流量計特點

    1 重復性好、精確度高，經標定的楔形流量計，精度達0.5 級。
　　2 具有自清潔能力，無滯流區。
　　3 耐磨損、壽命長、可靠性高。
　　4 永久壓損比孔板小。
　　5 一體型結構，現場安裝無需安裝導壓管路，直接與管道進行螺紋或法蘭連接。施工省時省力，維護方便。

楔形流量計概述
    楔形流量計是一塊Ｖ型節流件，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游產生滯流。楔形流量計可用于粘滯性液體的流量測量，黏度可高達500mPa•S，如燃油、渣油、重油、亦可用于含懸浮顆粒的液固混合物，如漿狀流體、污水等的流量測量，還可用于氣體、蒸汽之類介質的流量測量。

楔形流量計參數指標

    1、 公稱直徑：25mm≤DN≤500mm
    2、 雷諾數范圍：ReD最低可達300，最高可達106以上
    3、 公稱壓力：PN≤10MPa
    4、 工作溫度：t≤350℃
    5、 精度：1級
流量方程：

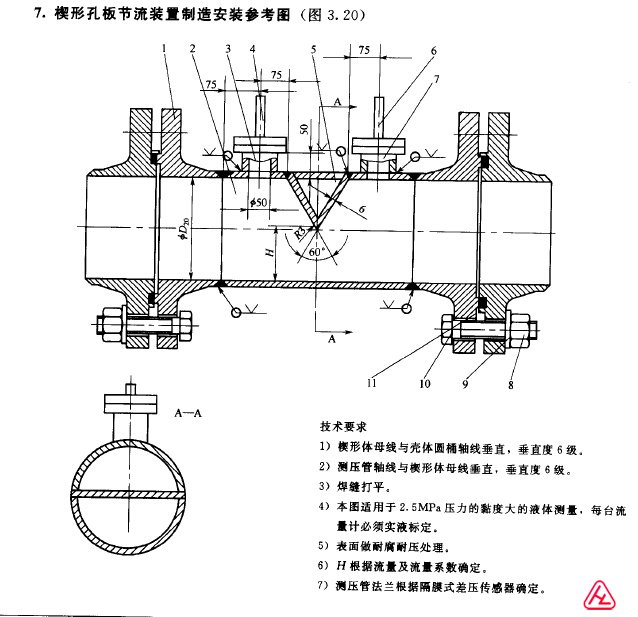

 楔形流量計一般與帶遠傳瞙盒的差壓變送器配套成一體，被測介質與引壓管線及變送器隔離，因此可以用于臟污介質的測量。結構見下圖：

安裝要求

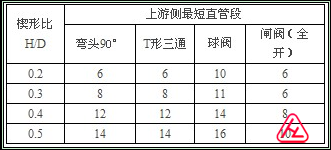

    楔形流量計上游側最短直管段見下表：
