圓缺孔板流量計概述
    圓缺孔板的開孔是圓的一部分（圓缺部分），這個圓的直徑是管道直徑的98%，開孔的圓弧部分的圓心應精確地定位，使之與管道同心，這樣可保證開孔不會被管道及兩端的墊片或由于管道偏心而發生遮蓋。圓缺孔板的直徑比β（β＝m0.5,m=開孔面積／管道面積）與開孔的相對高度h=α/D(α為圓缺高度)的關系為：

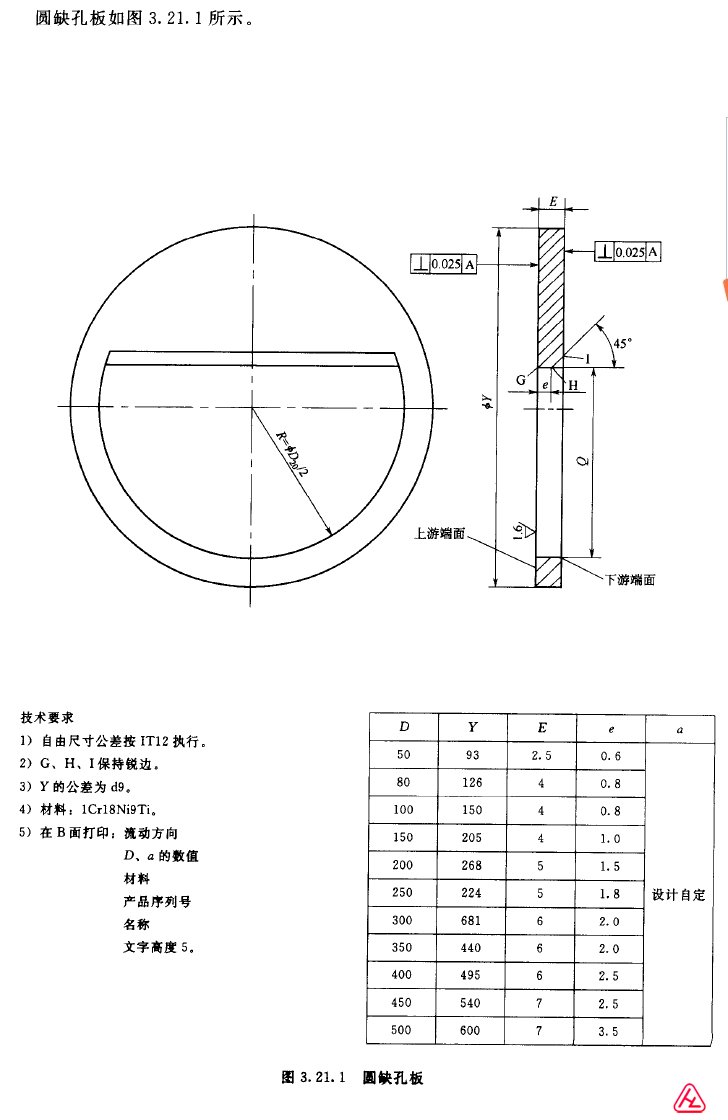

圓缺孔板流量計結構圖如下：

圓缺孔板適用于濕煤氣等臟污介質的測量，可以避免臟物在孔板前后淤積，被廣泛應用在各種煤氣和臟污流體的測量上。
圓缺孔板流量計適用范圍
    1.      公稱直徑： 100 mm ≤DN≤1800mm
    2.      孔徑比β：0.30≤β≤0.80
    3.      公稱壓力：PN≤6.4MPa
    4.      精度：1級
圓缺孔板流量計結構形式

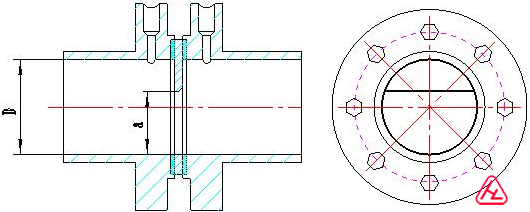

    圓缺孔板的外形結構如下圖，取壓方式為法蘭取壓。

安裝要求
    1.   圓缺孔板只適用于安裝在水平或傾斜管道上，不能在垂直管道上使用，被測流體中含有固體顆粒時，缺口應處于下方，如果液體中有氣體析出，則缺口應置于上
    2.  取壓管道焊接前，應先將管道上的取壓孔鉆好，其直徑與取壓法蘭上的取壓孔徑相同，取壓法蘭上的取壓孔與管道上的取壓孔對準。
    3. 節流裝置與管道連接時，焊接處端面與管道軸線的不垂直度不得大于1°，焊接后內部焊縫應加工處理，使其光滑，無焊巴和焊渣。
