HLWGY液體渦輪流量計
當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中的磁通隨之發生周期性變化，產生周期性的感應電勢，即電脈沖信號，經放大器放大后，送至顯示儀表顯示。
渦輪流量計廣泛用于測量封閉管道中與不銹鋼 1Cr18Ni9Ti、2Cr13 及剛玉Al 2O3 、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于 5×10
二、渦輪流量計性能特點
1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05%~0.2%,經常校準或在線校準可得到極高的精確度；
3.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4.可獲得很高的頻率信號 （3~4kHz），信號分辨力強；
5.范圍度寬，中大口徑可達1:20，小口徑為 1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，如低溫型、雙向型、井下型等；
9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
1.技術性能
|
儀表口徑及連接方式 |
4、6、10、15、20、25、32、40 采用螺紋連接 |
|
（15、20、25、32、40）50、65、80、100、125、150、200 采用法蘭連接 |
|
|
精度等級 |
±1%R 、±0.5%R、±0.2%R （需特制） |
|
量程比 |
1:10；1:15；1:20 |
|
儀表材質 |
304 不銹鋼、316 （L）不銹鋼等 |
|
被測介質溫度 （℃） |
-20～＋ |
|
環境條件 |
溫度－10～+ |
|
輸出信號 |
傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V |
|
變送器：兩線制4 ～ 20mADC 電流信號 |
|
|
供電電源 |
傳感器：+12VDC、+24VDC （可選） |
|
變送器：+24VDC |
|
|
現場顯示型：儀表自帶3.2V 鋰電池 |
|
|
信號傳輸線 |
STVPV3×0.3 （三線制），2×0.3 （二線制） |
|
傳輸距離 |
≤ |
|
信號線接口 |
基本型：豪斯曼接頭，防爆型：內螺紋M20×1.5 |
|
防爆等級 |
基本型：非防爆產品，防爆型：ExdIIBT6 |
|
防護等級 |
IP65 |
2.測量范圍及工作壓力
|
儀表口徑 |
正常流量范圍 |
擴展流量范圍 |
常規耐受壓力 |
特制耐壓等級（MPa） |
|
(mm) |
(m3/h) |
(m3/h) |
(MPa) |
(法蘭連接方式) |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
6.3 |
12、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
6.3 |
12、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
6.3 |
12、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 25 |
1～10 |
0.5～1 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 40 |
2～20 |
1～20 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 50 |
4～40 |
2～40 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 65 |
7～70 |
4～70 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 80 |
10～100 |
5～100 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 100 |
20～200 |
10～200 |
1.6 |
4.0、6.3、12、16、25 |
|
DN 125 |
25～250 |
13～250 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 150 |
30～300 |
15～300 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 200 |
80～800 |
40～800 |
1.6 |
2.5、4.0、6.3、12、16 |
3.功能說明
HLWGY-N 型傳感器：12～24VDC 供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤
HLWGY-A 型變送器：24VDC 供電，二線制4-20mA 輸出，信號傳輸距離≤1000。
HLWGY-B 型：供電電源采用 3.2V10AH鋰電池 （可連續運行4年以上）； 無信號輸出功能。
HLWGY-C 型：供電電源采用 24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或 HART 通訊。
圖 3 圖 4 圖 5
基本型傳感器 N 傳感器/變送器A 智能一體化渦輪流量計B/C
|
型號 |
說明 |
|||||||
|
HLWGY - □ - □ - □ -□- □-□ - □ |
||||||||
|
通 徑 |
DN |
|
|
|
|
|
4～ |
|
|
類 型 |
N |
基本型，+12V 供電，脈沖輸出，高電平≥8V 低電平≤0.8V |
||||||
|
A |
4～20mA 兩線制電流輸出，遠傳變送型 |
|||||||
|
B |
電池供電現場顯示型 |
|||||||
|
C |
現場顯示/4～20mA 兩線制電流輸出 |
|||||||
|
C1 |
現場顯示/RS485 通訊協議 |
|||||||
|
C2 |
現場顯示/HART 通訊協議 |
|||||||
|
精度等級 |
0.5 |
精度 0.5 級 |
||||||
|
1.0 |
精度1.0級 |
|||||||
|
渦輪類型 |
W |
寬量程渦輪 |
||||||
|
S |
標準渦輪 |
|||||||
|
材 質 |
S |
304 不銹鋼 |
||||||
|
L |
316（L）不銹鋼 |
|||||||
|
防 爆 |
|
無標記，為非防爆型 |
||||||
|
E |
防爆型 （ExmⅡCT6 或 ExdⅡBT6） |
|||||||
|
壓力等級 |
N |
常規 （參照上表） |
||||||
|
H(x) |
高壓 （參照上表） |
|||||||
傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接
|
圖6 |
 |
 |
圖7 |
||||
|
DN4～DN10 |
DN15～DN40 |
||||||
|
傳感器結構 |
傳感器結構 |
||||||
|
及安裝尺寸 |
及安裝尺寸 |
||||||
|
示意圖 |
示意圖 |
||||||
 |
通徑 |
L(mm) |
G |
D(mm) |
d(mm) |
孔數 |
|
|
（mm） |
|||||||
|
4 |
295 |
G1/2 |
|
|
|
||
|
6 |
330 |
G1/2 |
|||||
|
10 |
450 |
G1/2 |
|||||
|
15 |
75 |
G1 |
Ф65 |
Ф14 |
4 |
||
|
20 |
80 |
G1 |
Ф75 |
Ф14 |
4 |
||
|
25 |
100 |
G5/4 |
Ф85 |
Ф14 |
4 |
||
|
32 |
140 |
G2 |
Ф100 |
Ф14 |
4 |
||
|
40 |
140 |
G2 |
Ф110 |
Ф18 |
4 |
||
|
50 |
150 |
|
Ф125 |
Ф18 |
4 |
||
|
65 |
170 |
Ф145 |
Ф18 |
4 |
|||
|
80 |
200 |
Ф160 |
Ф18 |
8 |
|||
|
100 |
220 |
Ф180 |
Ф18 |
8 |
|||
|
125 |
250 |
Ф210 |
Ф25 |
8 |
|||
|

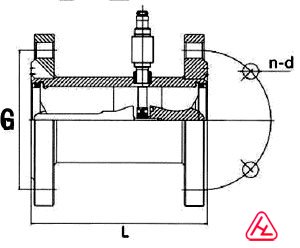

圖8 DN50～200傳感器結構 |
150 |
300 |
Ф250 |
Ф25 |
8 |
||
|
及安裝尺寸示意圖 |
200 |
360 |
Ф295 |
Ф23 |
12 |
||
