氣動薄膜套筒調節閥 概述：
ZJHM系列氣動薄膜套筒調節閥因?yàn)槠浞�(wěn)定性好、維護簡單而廣泛應用，可設計成平衡式消除了閥瓣上的大部分靜態不平衡力，并有一定的阻尼作用，可以減小流體流動引發振動，能用于壓差相對較大的場合，可選擇多彈簧氣動簿膜機構或電動執行機構等。
氣動薄膜套筒調節閥 技術參數及性能：
閥體部分：
| 閥體型式： | 直通鑄造球型閥 |
| 公稱通徑： | DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
| 公稱壓力： | PN 1.6、2.5、4.0、6.4、10.0Mpa |
| ANSI 150、300、 600Lb | |
| JIS 10K、20K、30K、40K | |
| 連接方式： | 法蘭：FF、RF、RTJ、等 |
| 螺紋：（適用于 1”以下） | |
| 焊接：SW、BW | |
| 法蘭距： | 符合IEC 534 |
| 閥蓋形式： | 標準型、加長型（散熱、低溫、波紋管密封） |
| 填 料： | V型聚四氟乙烯、柔性石墨填料等 |
| 密封墊： | 金屬夾石墨密封墊、聚四氟乙烯墊 |
| 執行機構： | 氣動：多彈簧執行機構 、單彈簧執行機構 |
| 電動：3810L系列 、PSL系列 |
閥內部件：
| 閥芯型式： | 窗口式套筒 |
| 流量特性： | 等百分比、線性 、快開 |
| 內件材質： | 標準材質組合及使用溫度、壓力范圍請參閱附錄 |
表1．可提供的用戶選擇
| 閥體 | 型式 | 直通 | 閥蓋 | 型式 | 標準、加長型 |
| 材質 | WCB、WC9、304、316等 | 材質 | WCB、WC9、304、316等 | ||
| 閥芯 | 特性 | 直線、等百分比、快開 | 填料 | “V”型PTFE、柔性石墨、波紋管 | |
| 材質 | 304、304+STL/PTFE、316、316+STL/PTFE | ||||
| 執行器 | 氣動:見表8 | ||||
| 電動:見表7 | |||||
| 定位器 | 電氣閥門定位器、智能型數字定位器 | ||||
| 附件 | 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 | ||||

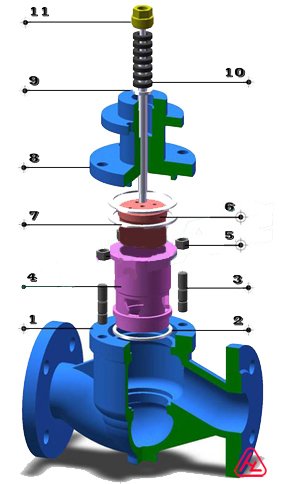

氣動薄膜套筒調節閥 材料及內部結構
|
表2．本體材質為碳鋼
表3．本體材質為不銹鋼
|
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：
1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。
3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。
氣動薄膜套筒調節閥 可提供的控制閥流量特性
|
等百分比特性閥瓣 |
直線特性閥瓣 |
快開特性閥瓣 |
表4．ZJHM系列氣動薄膜套筒調節閥尺寸及縮腔型內件與行程額定Cv值：
| 閥門尺寸inch(mm) | 閥芯尺寸 | 額定行程 | 額定Cv值 | |||||||||
| 閥門開度%行程 | ||||||||||||
| 等百分比特性 | 直線特性 | |||||||||||
| 10% | 30% | 50% | 70% | 100% | 10% | 30% | 50% | 70% | 100% | |||
| 3/4 (20) |
8 | 16 | 0.09 | 0.17 | 0.34 | 0.95 | 1.6 | 0.27 | 0.68 | 1.09 | 1.49 | 1.8 |
| 10 | 0.14 | 0.27 | 0.53 | 1.48 | 2.5 | 0.42 | 1.06 | 1.69 | 2.32 | 2.8 | ||
| 15 | 0.22 | 0.43 | 0.85 | 2.37 | 4 | 0.67 | 1.66 | 2.65 | 3.65 | 4.4 | ||
| 20 | 0.34 | 0.68 | 1.35 | 3.74 | 6.3 | 1.05 | 2.60 | 4.16 | 5.72 | 6.9 | ||
| 1 (25) |
15 | 16 | 0.22 | 0.43 | 0.85 | 2.37 | 4 | 0.67 | 1.66 | 2.56 | 3.65 | 4.4 |
| 20 | 0.34 | 0.68 | 1.35 | 3.74 | 6.3 | 1.05 | 2.60 | 4.16 | 5.72 | 6.9 | ||
| 25 | 0.55 | 1.08 | 2.14 | 5.93 | 10 | 1.67 | 4.15 | 6.64 | 9.11 | 11 | ||
| 1 1/4 (32) |
20 | 25 | 0.34 | 0.68 | 1.35 | 3.74 | 6.3 | 1.05 | 2.60 | 4.16 | 5.72 | 6.9 |
| 25 | 0.55 | 1.08 | 2.14 | 5.93 | 10 | 1.67 | 4.15 | 6.64 | 9.11 | 11 | ||
| 32 | 0.87 | 1.73 | 3.42 | 9.49 | 16 | 2.67 | 6.63 | 10.62 | 14.58 | 17.6 | ||
| 1 1/2 (40) |
25 | 25 | 0.55 | 1.08 | 2.14 | 5.93 | 10 | 1.67 | 4.15 | 6.64 | 9.11 | 11 |
| 32 | 0.87 | 1.73 | 3.42 | 9.49 | 16 | 2.67 | 6.63 | 10.62 | 14.58 | 17.6 | ||
| 40 | 1.36 | 2.72 | 5.35 | 14.82 | 25 | 4.17 | 10.37 | 16.59 | 22.79 | 27.5 | ||
| 2 (50) |
32 | 25 | 0.87 | 1.73 | 3.42 | 9.49 | 16 | 2.67 | 6.63 | 10.62 | 14.58 | 17.6 |
| 40 | 1.36 | 2.72 | 5.35 | 14.82 | 25 | 4.17 | 10.37 | 16.59 | 22.79 | 27.5 | ||
| 50 | 2.18 | 4.32 | 8.54 | 23.71 | 40 | 6.67 | 16.68 | 26.56 | 36.46 | 44 | ||
| 2 1/2 (65) | 40 | 40 | 1.36 | 2.72 | 5.35 | 14.82 | 25 | 4.17 | 10.37 | 16.59 | 22.79 | 27.5 |
| 50 | 2.18 | 4.32 | 8.54 | 23.71 | 40 | 6.67 | 16.58 | 26.56 | 36.46 | 44 | ||
| 65 | 3.34 | 6.81 | 13.45 | 37.35 | 63 | 10.47 | 20.01 | 41.63 | 57.17 | 69 | ||
| 3 (80) |
50 | 40 | 2.18 | 4.32 | 8.54 | 23.71 | 40 | 6.67 | 16.58 | 26.56 | 36.46 | 44 |
| 65 | 3.34 | 6.81 | 13.45 | 37.35 | 63 | 10.47 | 26.01 | 41.63 | 57.17 | 69 | ||
| 80 | 5.45 | 10.81 | 21.36 | 59.28 | 100 | 16.69 | 41.46 | 66.37 | 91.14 | 110 | ||
| 4 (100) |
65 | 40 | 3.34 | 6.81 | 13.45 | 37.35 | 63 | 10.47 | 26.01 | 41.63 | 57.17 | 69 |
| 80 | 5.45 | 10.81 | 21.36 | 59.28 | 100 | 16.69 | 41.46 | 66.37 | 91.14 | 110 | ||
| 100 | 8.72 | 17.29 | 34.17 | 94.85 | 160 | 26.70 | 66.34 | 106.2 | 145.8 | 176 | ||
| 5 (125) |
80 | 60 | 13.62 | 10.81 | 21.36 | 59.28 | 100 | 16.69 | 41.46 | 66.37 | 91.14 | 110 |
| 100 | 21.80 | 17.29 | 34.17 | 94.85 | 160 | 26.70 | 66.34 | 106.2 | 145.8 | 176 | ||
| 125 | 13.62 | 27.06 | 53.40 | 148.2 | 250 | 41.72 | 103.7 | 165.9 | 227.9 | 275 | ||
| 6 (150) |
100 | 60 | 21.80 | 17.29 | 34.17 | 94.85 | 160 | 26.70 | 66.34 | 106.2 | 145.8 | 176 |
| 125 | 13.62 | 27.06 | 53.40 | 148.2 | 250 | 41.72 | 103.7 | 165.9 | 227.9 | 275 | ||
| 150 | 21.80 | 43.23 | 85.42 | 237.1 | 400 | 66.75 | 165.85 | 265.5 | 364.6 | 440 | ||
| 8 (200) |
125 | 60 | 13.62 | 27.06 | 53.40 | 148.2 | 250 | 71.72 | 103.7 | 165.9 | 227.9 | 275 |
| 150 | 21.80 | 43.23 | 85.42 | 237.1 | 400 | 66.75 | 165.85 | 265.5 | 364.6 | 440 | ||
| 200 | 34.34 | 68.08 | 134.5 | 373.5 | 630 | 104.7 | 260.1 | 416.3 | 571.7 | 690 | ||

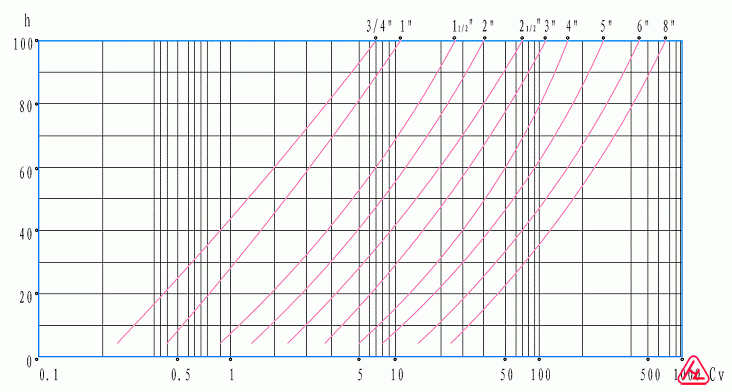

圖1.ZJHM系列氣動薄膜套筒調節閥 等百分比特性曲線

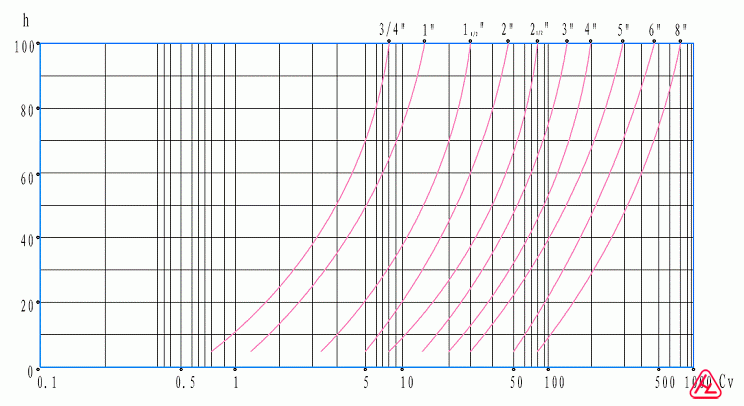

圖2.ZJHM系列氣動薄膜套筒調節閥 直線特性曲線
ZJHM系列氣動薄膜套筒調節閥最大允許壓差：
表5.多彈簧薄膜式執行機構 單位：Mpa
| 氣行機構規格 | 氣源壓力Kpa |
彈簧范圍 Kpa |
閥芯尺寸 Inch(mm) | ||||||||||
|
3/4 20 |
1 25 |
1 1/4 32 |
1 1/2 40 |
2 50 |
2 1/2 65 |
3 80 |
4 400 |
5 125 |
6 150 |
8 200 |
|||
| ZHB22 | 140 | 20～100 | 1.17 | 0.75 | - | - | - | - | - | - | - | - | - |
| 240 | 40～200 | 2.73 | 1.75 | - | - | - | - | - | - | - | - | - | |
| 300 | 80～240 | 5.85 | 3.75 | - | - | - | - | - | - | - | - | - | |
| ZHB23 | 140 | 20～100 | 1.64 | 1.05 | 0.63 | 0.4 | 0.26 | - | - | - | - | - | - |
| 240 | 40～200 | 3.82 | 2.45 | 1.49 | 0.96 | 0.61 | - | - | - | - | - | - | |
| 300 | 80～240 | 8.19 | 5.24 | 3.19 | 2.05 | 1.31 | - | - | - | - | - | - | |
| ZHB34 | 140 | 20～100 | - | - | 1.02 | 0.66 | 0.42 | 0.24 | 0.16 | 0.10 | - | - | - |
| 240 | 40～200 | - | - | 2.38 | 1.53 | 0.98 | 0.58 | 0.38 | 0.24 | - | - | - | |
| 300 | 80～240 | - | - | 5.12 | 3.28 | 2.10 | 1.24 | 0.82 | 0.52 | - | - | - | |
| ZHB45 | 140 | 20～100 | - | - | - | - | - | 0.40 | 0.26 | 0.17 | 0.11 | 0.07 | 0.02 |
| 240 | 40～200 | - | - | - | - | - | 0.93 | 0.61 | 0.39 | 0.25 | 0.17 | 0.07 | |
| 300 | 80～240 | - | - | - | - | - | 1.98 | 1.32 | 0.84 | 0.54 | 0.37 | 0.16 | |
※以上推薦使用壓差等只是相對而言，針對各種壓差會有多種配置組合，對于復雜的控制系統請您與我們技術部門聯系，我們有多年的過程控制產品生產的經驗，為您提供更合理的執行機構配置。

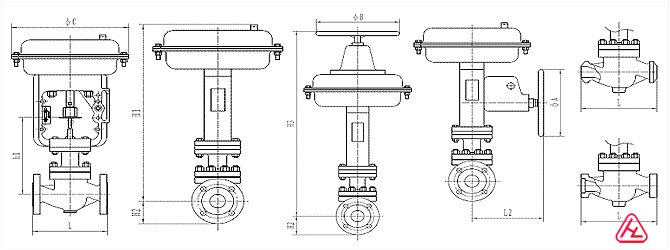

表6-配置ZH系列氣動執行機構控制閥外形尺寸 單位: mm
| 閥門尺寸 | L | H1 | H2 | h1 | H3 | C | B | A | L2 | 執行機構 | ||||||
| inch | mm | ANSI150 PN16、25 | ANSI300 PN40 | ANSI600PN64、100 | ||||||||||||
| 3/4 | 20 | 184 | 7.25 | 184 | 7.25 | 206 | 8.12 | 425 | 53 | 213 | 704 | 288 | 200 | 200 | 289 | ZHB-22 |
| 1 | 25 | 184 | 7.25 | 184 | 7.25 | 210 | 8.25 | 435 | 58 | 218 | 710 | 288 | 200 | 200 | 289 | ZHB-22 |
| 1 1/4 | 32 | 200 | 7.87 | 200 | 7.87 | 251 | 9.88 | 448 | 70 | 231 | 722 | 288 | 200 | 200 | 289 | ZHB-22 |
| 1 1/2 | 40 | 222 | 8.75 | 222 | 8.75 | 251 | 9.88 | 448 | 75 | 231 | 722 | 288 | 200 | 200 | 289 | ZHB-23 |
| 2 | 50 | 254 | 10 | 254 | 10 | 286 | 11.25 | 487 | 83 | 255 | 740 | 288 | 200 | 200 | 289 | ZHB-23 |
| 2 1/2 | 65 | 276 | 10.88 | 276 | 10.88 | 311 | 12.25 | 628 | 93 | 311 | 884 | 360 | 355 | 355 | 347 | ZHB-34 |
| 3 | 80 | 298 | 11.75 | 317 | 12.50 | 337 | 13.25 | 645 | 98 | 328 | 902 | 360 | 355 | 355 | 347 | ZHB-34 |
| 4 | 100 | 352 | 13.88 | 368 | 14.50 | 394 | 15.50 | 656 | 115 | 328 | 913 | 360 | 355 | 355 | 347 | ZHB-34 |
| 5 | 125 | 420 | 16.53 | 400 | 15.75 | 500 | 19.69 | 806 | 125 | 389 | 1274 | 470 | 570 | 570 | 476 | ZHB-45 |
| 6 | 150 | 451 | 17.75 | 473 | 18.62 | 508 | 20.00 | 857 | 143 | 440 | 1325 | 470 | 570 | 570 | 476 | ZHB-45 |
| 8 | 200 | 600 | 21.38 | 568 | 22.38 | 610 | 24 | 926 | 180 | 514 | 1394 | 470 | 570 | 570 | 476 | ZHB-45 |
