一、主要技術參數:
1、電源：24VDC 輸出4-20mA二線制
零位可調范圍：±5%F.S
量程調節比：3:1以上
2、量程范圍：-100KPa～0～60MPa
3、負載特性：負載在0～600Ω內（24VDC供電）維持恒流輸出
4、隔爆型：d II BT4,本安型ia II CT5
5、過壓極限：2倍于上限壓力
6、溫度范圍：過程：-20～60℃
7、精度等級：±0.5%
8、穩定性：±0.2%F.S
9、重量：約1Kg
二、特點:
1、適合狹小空間安裝
2、性能價格比高
3、過程直接安裝
4、溫度特性好
5、綜合精度高

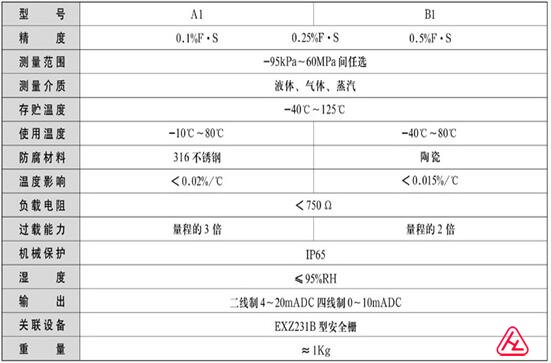

三、技術指標
四、產品選型
| 代號 | 名稱 | ||||||||
| HL316 | 擴散硅壓力變送器 | ||||||||
| 代號 | 名稱 | ||||||||
| 確省為模擬型 | |||||||||
| S | 智能型 | ||||||||
| 代號 | 設計序號 | ||||||||
| A1 | 擴散硅傳感器 | ||||||||
| B1 | 陶瓷傳感器 | ||||||||
| 代號 | 壓力類型 | ||||||||
| A | 絕對壓力 | ||||||||
| G | 表壓 | ||||||||
| S | 密封表壓 | ||||||||
| 代號 | 現場顯示 | ||||||||
| 1 | 無 | ||||||||
| 2 | 0－100％等分刻度 | ||||||||
| 3 | 3 1/2位LCD | ||||||||
| 4 | 3 1/2位LED | ||||||||
| 代號 | 測量范圍 | ||||||||
| 1 | 0－35Kpa | ||||||||
| 2 | 0-100Kpa | ||||||||
| 3 | 0-200Kpa | ||||||||
| 4 | 0-350KPa | ||||||||
| 5 | 0-700KPa | ||||||||
| 6 | 0-2.0Mpa | ||||||||
| 7 | 0-3.5Mpa | ||||||||
| 8 | 0-7MPap | ||||||||
| 9 | 0-20Mpa | ||||||||
| 0 | 0-60MPa | ||||||||
| 代號 | 精度 | ||||||||
| A | 0．1%F.S | ||||||||
| B | 0.25%F.S | ||||||||
| C | 0.5%F.S | ||||||||
| 代號 | 安裝接口 | ||||||||
| 1 | M20×1.5 | ||||||||
| 2 | 1/2NPT | ||||||||
| 代號 | 防爆方式 | ||||||||
| N | 普通不防爆 | ||||||||
| I | 本安防爆 | ||||||||
| E | 隔離防爆 | ||||||||

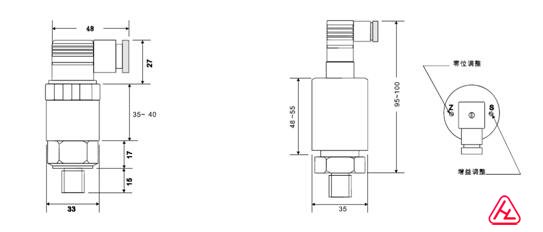

五、外形尺寸
