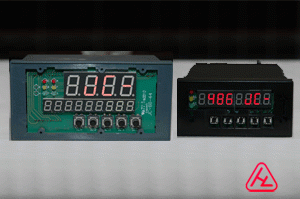

本公司生產的HLXMJA-8000系列智能化智能流量積算儀采用了自行研制開發(fā)，委托日本集成電路制造商定制生產的專用集成電路，它不僅匯集了目前自動控制系統中各類調節(jié)儀表的大部分功能，同時還集成了CPU、I/O接口、EPROM和D/A轉換等電路，輔以博采眾長、精心編制、反復調試的軟件系統可讓您在生產過程中得心應手，如翼臂指。
功 能
1、 輸入信號：標準線性信號、P t 1 0 0 熱電阻、頻率信號。
2、 可開方及小信號切除。8 個補償點及參數。
3、 4 位瞬時流量值顯示和 6 位或 9 位累計流量值顯示。
4、 頻率輸入時可對超低頻進行流量積算與瞬時流量顯示。
5、 可清除流量積算值、累計流量值清零。
6、 可編程定量積算流量、可批量、定量控制。
7、 變送輸出：0～10mA 或 4～20mA。
8、 可對瞬時、累計流量控制輸出。
9、 可將兩個流量信號按配比合成后顯示瞬時流量及進行流量累計 ，模擬輸出可同時選擇兩路。
10、雙流量積算控制、雙模擬量變送。可批量、定量控制。
11、儀表斷電后，參數及累計流量值可保存 2 0 0 年。
12、可提供多主機，單主機，無主機方式的 RS485 異步串行通訊方式。通訊數據校驗遵照 CRC-16 美國數據 通訊標準，高可靠性循環(huán)，條碼校驗。
|
顯示方式
|
指 示內 容
|
|
雙屏顯示
|
流量屏：測量時顯示瞬時流量值；設定時顯示設定參數的提示符。
累積屏：測量時顯示累積流量值；溫壓補償時通過鍵盤位移鍵轉換測量顯示（3位溫度測量值3位壓力測量值）；設定時顯示設定參數。 |
|
雙屏單光柱
|
顯 示 瞬 時 流 量 值 的 % 。
|
HLXMJA-8000智能流量積算控制儀選型表
|
HLXMJA
|
□□□□□□□□□□□
|
說明
|
||||||
|
設計序列
|
9
|
|
8000系列雙輸入儀表
|
|||||
|
顯示方式
|
1
2 |
|
雙屏顯示
雙屏+單光柱 |
|||||
|
輸入方式
|
1
2 3 |
|
配直流電流（0～10mA、4～20mA）
配直流電壓（0～5V、1～5V、0～75mV、0～200mV） 頻率輸入 |
|||||
|
流量方式
|
1
2 3 4 |
|
主輸入信號與瞬時流量為比例方式
主輸入信號與瞬時流量為開方方式 主輸入信號與瞬時流量為比例方式，有小信號切除功能 主輸入信號與瞬時流量為開方方式，有小信號切除功能 |
|||||
|
調節(jié)方式
|
0
1 2 |
|
無繼電器輸出
二個繼電器輸出，可分別對瞬時流量或累積流量控制 四個繼電器輸出，可分別對瞬時流量或累積流量控制 |
|||||
|
補償方式
|
0
1 2 3 4 5 6 |
|
普通流量方式，不含溫度或壓力補償
飽和蒸汽用電壓或電流信號作壓力補償方式 飽和蒸汽用電壓或電流信號作溫度補償方式 飽和蒸汽用Pt100熱電阻作溫度補償方式 過熱蒸汽用電壓或電流信號作溫度壓力補償方式 過熱蒸汽用電壓或電流信號作壓力補償、用Pt100熱電阻作溫度補償 不含溫度與壓力補償，有顯示轉換系數設置 |
|||||
|
外形尺寸
|
H
V F |
|
橫式160×80開孔152×76
豎式80×160開孔76×152 方式96×96開孔92×92 |
|||||
|
變送輸出
|
A
B C D E F |
|
無變送輸出
變送輸出 0～10mA變送輸出 4～20mA變送輸出 0～5V變送輸出 1～5V特殊信號變送輸出 |
|||||
|
定時功能
|
S
|
|
缺省為無定時功能
帶定時功能 |
|||||
|
供外24V 直流電源
|
P
|
|
缺省為無24V直流電源輸出
帶24V直流電源輸出（可做二線制變送器電源） |
|||||
|
通訊接口
|
T
|
|
缺省為不帶通訊接口
帶RS485或RS232通訊接口 |
|||||
|
供電電源
|
K W |
缺省為220V.AC
開關電源85～260VAC 開關電源18～36VDC或18～36VAC |
||||||
智能流量積算控制儀
測量輸入信號可各種線性模擬輸入或頻率輸入
測量輸入信號可采用片內A/D 輸入(線性輸入,要使用現場校正參數)
測量輸入信號可進行開方(線性模擬量輸入)及小信號切除
對飽和蒸汽可實現溫度或壓力補償
查表法溫度或壓力密度補償(符合GB2624 標準)，補償精度0.2 級
小信號切除后測量輸入信號可默認為0 或給定常數（用戶自行設置）
雙流量模擬量輸入(不可以溫度或壓力補償)及雙流量模擬量輸出
流量信號輸入時可在量程范圍內任意設定16 個補償點及補償參數
主輸入為頻率時補償信號可選擇線性輸入或PT100 輸入
補償參數與累積值可按位移鍵切換顯示(下排窗口)
主輸入為頻率時流量系數為0.0001～9999.9999
頻率輸入的流量儀表也可設置相對于瞬時流量的小信號切除參數
模擬量輸入時可頻率輸出(頻率輸出的滿度為0.004～10000Hz)
模擬量輸入時可模擬量輸出
模擬輸出的零點與滿度可手動校準
頻率輸入時可模擬量輸出
流量積算值增1 可輸出一個脈寬為1～1000mS、相位可定義的脈沖
4 個可重定位的用于瞬時流量報警或累計流量控制的繼電器輸出
流量儀表的累積量可選6 位+光柱或9 位(內部為10 位)累計顯示方式
流量儀表可為單顯示(累計值顯示6 或8 位)
流量儀表的累計值可按鍵盤清零或內部菜單清零
批量控制時批量累計值可鍵盤清零或儀表外部接線端清零
批量控制時總流量累計值與批量累計值可鍵盤切換
單點或雙點定量控制
雙點定量控制可暫停、可以設定提前控制量
瞬時流量與累計流量的顯示可乘以轉換系數
瞬時流量窗口可顯示設定值(SP1);累積量報警范圍可實現四位以上
儀表斷電后的累計量個位數可保持
儀表斷電后設定參數及累積量保存時間為20 年
支持單主機、多主機、無主機的RS485 異步串行通訊功能，通過轉換接口可接駁RS232 和USB 接口。通訊采用HL通訊協議。
