HLVZ系列 V錐流量計
一、V錐流量計原理簡介:
V錐流量計是一種差壓式流量儀表,其理論基于封閉管道中能量相互轉化的伯努得定理,在穩定

流量的情況下,管道中的流速與差壓的開方成正比。在V錐體的前后產生差壓 △P,此差壓的高壓(正壓)是在上游流體收縮前的管壁取壓口處測得的靜壓力P1,而低壓(負壓)則是在內錐體朝向下游端面,V錐中心軸處所開取壓孔處壓力P2,如右圖所示。

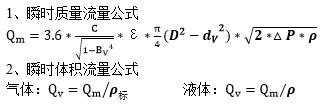

Qm :瞬時流量(t/h);C :流出系數;dv:工況下錐體的最大橫截面直徑
D :管道內徑 ε:流束可膨脹性系數; △P :差壓值(Pa);
Bv:等效直徑比Bv=
; ρ:介質密度(kg/m3) ρ標:氣體密度(kg/m3)
二、V錐流量計技術參數:
|
工作壓力 |
≤16MPa, 最大≤32Mpa |
||
|
工作溫度 |
-40~ |
||
|
環境溫度 |
-40~ |
||
|
安裝直管段要求 |
前0-3D直管段、后0-1D直管段 |
||
|
量程比寬 |
通常為10:1,選擇合適的參數可達到50:1 |
||
|
壓損小 |
同樣的β值,壓損是孔板1/3~1/5 |
||
|
適用介質 |
氣體 |
煤氣:焦爐煤氣、高爐煤氣、城市煤氣 |
|
|
天然氣:包括含濕量5%以上的天然氣 |
|||
|
各種碳氫化合物氣體:烷烴類、烯烴類等氣體 |
|||
|
各種氣體制造:氫、氦、氬、氧、氮氣等 |
|||
|
腐蝕性氣體:濕的氯化物氣體等 |
|||
|
空氣:包括含水、含塵埃的空氣、壓縮空氣等 |
|||
|
煙道氣:各種鍋爐、加熱爐排放的煙道氣 |
|||
|
蒸汽 |
飽和蒸氣 |
過熱蒸汽 |
|
|
液體 |
油類:原油、燃料油、含水乳化油、柴油等 |
||
|
水:原水、飲用水、生產水、污水等 |
|||
|
各種水溶液:酸、堿、鹽水溶液等 |
|||
|
有機物化學品:甲醇、乙二醇、二甲苯等 |
|||
|
特殊流體 |
油+HC氣+沙 |
||
|
加氣的水:H2O+N2+空氣:H2O+CO2等 |
|||
三、V錐流量計產品選型:
|
型 譜 |
|
說 明 |
選型舉例 |
|
HLG- |
□ |
流量測量節流裝置 |
HLG- |
|
1.裝置名稱 |
V- |
V錐流量計 |
V- |
|
2.公稱通徑 |
DN |
15~1600mm |
DN50 |
|
3.連接方式 |
F |
法蘭連接 |
F |
|
H |
焊接式連接 |
||
|
4.壓力 |
P |
2.5mpa~60kg |
P16 |
|
5.溫度 |
T |
℃ |
T250 |
|
6.管道材質 |
C |
A管道法蘭為20#碳鋼 |
C |
|
P |
B管道法蘭為不銹鋼 |
||
|
H |
C其他材質,訂貨注明 |
||
|
附件 |
- |
|
- |
|
7.閥組 |
SO |
無(可省略) |
S1 |
|
S1 |
普通三閥組 |
||
|
S2 |
共面三閥組 |
||
|
8.針型閥 |
Z0 |
無(可省略) |
Z2 |
|
Z口 |
有(幾個) |
||
|
9.冷卻設備 |
L0 |
無(可省略) |
L2 |
|
L1 |
冷凝圈 |
||
|
L2 |
冷凝罐 |
||
|
10.差壓變送器 |
DO |
無(可省略) |
D1 |
|
D1 |
國產 |
||
|
D2 |
進口 |
||
|
11.壓力變送器 |
P0 |
無(可省略) |
P1 |
|
P1 |
國產 |
||
|
P2 |
進口 |
||
|
12.溫度傳感器 |
TO |
無(可省略) |
T1 |
|
T1 |
有 |
||
|
13.流量積算儀 |
X0 |
無(可省略) |
X2 |
|
X1 |
數碼管 |
||
|
X2 |
液晶 |
||
|
14.噴吹系統接口 |
C0 |
無(可省略) |
CO |
|
C1 |
有 |
||
|
15.供電方式 |
V0 |
AC220V |
V0 |
|
V1 |
DC24 |
||
|
16.輸出方式 |
F0 |
無(可省略) |
F1 |
|
F1 |
4-20ma |
||
|
F2 |
RS485通訊 |
||
|
F3 |
GPRS無線 |
完整型號:HLG-V-DN50FP16T20C-S1Z2L2D1P1T1X2COF1;
傳感器為V錐,管徑:DN50,法蘭連接,耐壓:1.6mpa,溫度:250,材質為碳鋼,附件有普通三閥組,針型閥兩個,冷凝罐兩個,國產差壓變送器一臺,國產壓力變送器一臺,溫度傳感器一支,液晶流量計算儀一臺,噴吹系統接口沒有,供電方式為220V供電,輸出4-20ma電流信號。

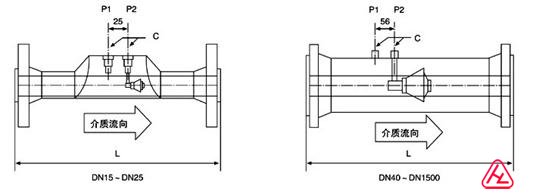

四、安裝尺寸
